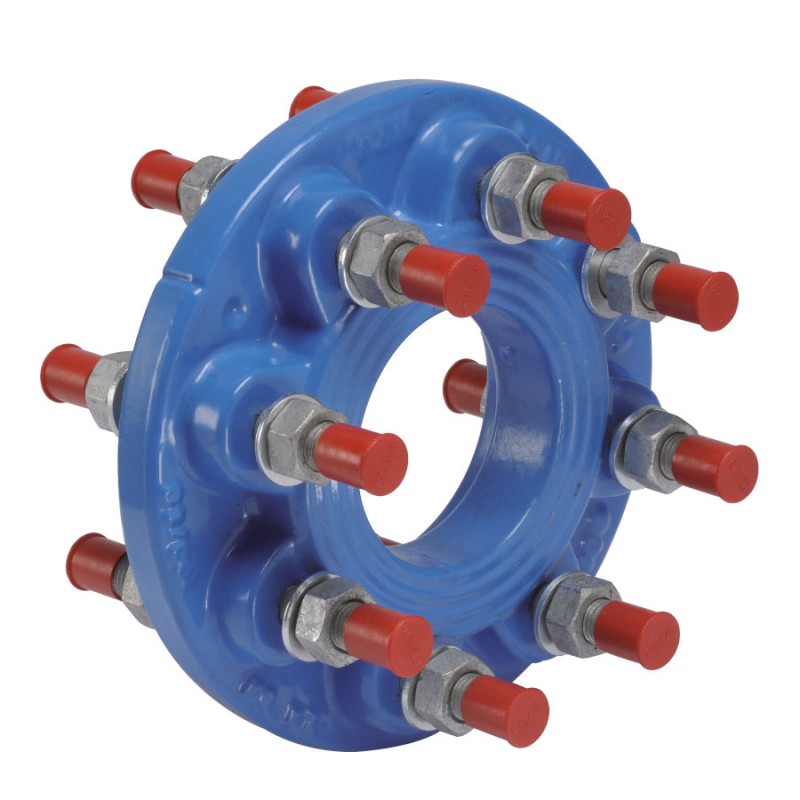

Bride de conversion type VP 200 ISO PN16 x 200 ISO PN10 double goujonnage série C4 40 BAYARD

La bride type Ville de Paris DN200 ISO PN16 × DN200 ISO PN10 assure la liaison entre deux conduites de même diamètre nominal (DN200) présentant des pressions nominales distinctes. Ce type de bride est conçu selon les spécifications dimensionnelles propres au cahier technique “Ville de Paris”, garantissant la compatibilité avec les réseaux publics parisiens.

Son corps en fonte ou acier est protégé par un revêtement époxy poudre bleu d’au moins 80 µm, offrant une excellente protection anticorrosion et une longévité accrue même en conditions d’humidité ou de contact avec le sol.
La boulonnerie galvanisée, complétée de capuchons de protection, préserve le serrage et limite la corrosion externe.

Le montage en double goujonnage (DG), avec goujons sur les deux faces, permet un serrage équilibré et une répartition homogène des efforts. Ce type d’assemblage est particulièrement recommandé pour les réseaux à forte sollicitation hydraulique ou mécanique.

Conforme aux prescriptions du cahier technique “Ville de Paris”, et respectant les normes ISO 7005-2 et NF EN 545, cette bride est adaptée aux réseaux d’eau potable urbains et aux installations de fontainerie, arrosage ou défense incendie.
Elle supporte une pression de service PFA 10, convenant aux réseaux d’adduction et de distribution sous pression modérée.

Caractéristiques techniques :

• Pression nominale : PFA10
• Normes : ISO 7005‑2, NF EN 545, ACS
• Écrous/rondelles : galvanisés
• Revêtement : époxy poudre ≥ 80 µm + capuchons boulons
• Température d’utilisation : 0 °C à +60 °C
• Poids : environ 15.2 kg

Applications :

• Transport et distribution d'eau,
• Pompage, traitement, stockage,
• Réseau de protection incendie,
• Réseau d'irrigation,
• Réseau d'assainissement et d'évacuation d'eaux pluviales.
