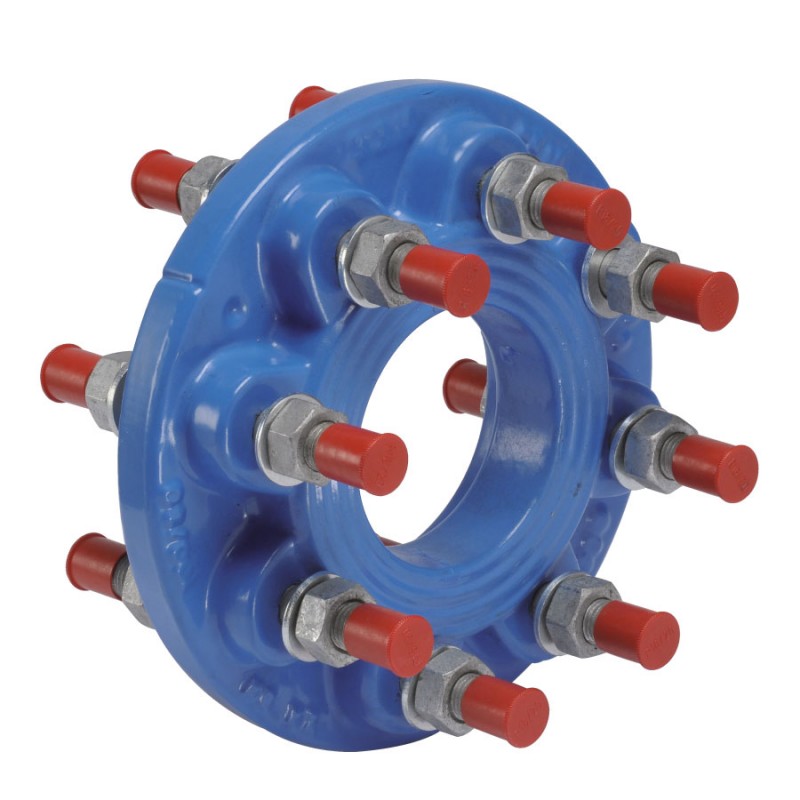

Bride de réduction 100 x 65 PN16 double goujonnage série C4 40 BAYARD

https://www.hydrolys.fr/web/image/product.template/11110/image_1920?unique=62fc137

Cette bride de réduction Bayard série C4-40 – DN100 PN16 x DN65 PN16 permet une transition maîtrisée entre deux diamètres de conduite tout en conservant une même pression nominale.
Sa fabrication en fonte ou acier, son revêtement époxy bleu ≥ 80 µm et sa boulonnerie galvanisée protégée lui confèrent une excellente robustesse. Conforme ISO 7005-2, NF EN 545 et ACS.

167,33 € 167.33 EUR HT ( 200,80 € TTC)

  • Conformité
  • DN entrée (mm)
  • DN sortie (mm)
  • Pression (bars)

Cette combinaison n'existe pas.

Contactez-nous
Conformité: ACS
DN entrée (mm): 100
DN sortie (mm): 65
Pression (bars): PN 16

Référence: 112503711

La bride de réduction DN100 PN16 x DN65 PN16 de la gamme Bayard C4-40 est conçue pour assurer une jonction hydraulique durable entre deux sections de réseau sans modification de la classe de pression. Elle est particulièrement adaptée aux systèmes sous pression où fiabilité et longévité sont essentielles.

Réalisée en fonte ou acier, elle reçoit un revêtement époxy poudre bleu d’une épaisseur minimale de 80 μm offrant une excellente protection contre la corrosion. La boulonnerie galvanisée, protégée par des bouchons, renforce la tenue mécanique et simplifie la maintenance dans le temps.

Elle répond aux normes ISO 7005-2 et NF EN 545, et est certifiée ACS, ce qui la rend parfaitement adaptée aux réseaux d’eau potable, d’irrigation et d’assainissement.
Elle est prévue pour un raccordement ISO PN10 standard et une PFA de 16 bar sur les deux diamètres.

Cette réduction est en double goujonnage (DG) pour une sécurité renforcée :

  • côté DN100 : 8 goujons M16 x 50 mm
  • côté DN65 : 4 goujons M16 × 50 mm

Caractéristiques techniques :

  • Pression nominale : PFA 16
  • Normes : ISO 7005‑2, NF EN 545, ACS
  • Écrous/rondelles : galvanisés
  • Revêtement : époxy poudre ≥ 80 µm + capuchons boulons
  • Température d’utilisation : 0 °C à +60 °C
  • Poids : environ 6.5 kg

Applications :

  • Transport et distribution d'eau,
  • Pompage, traitement, stockage,
  • Réseau de protection incendie,
  • Réseau d'irrigation,
  • Réseau d'assainissement et d'évacuation d'eaux pluviales.
Documents téléchargeables
Fiche technique
