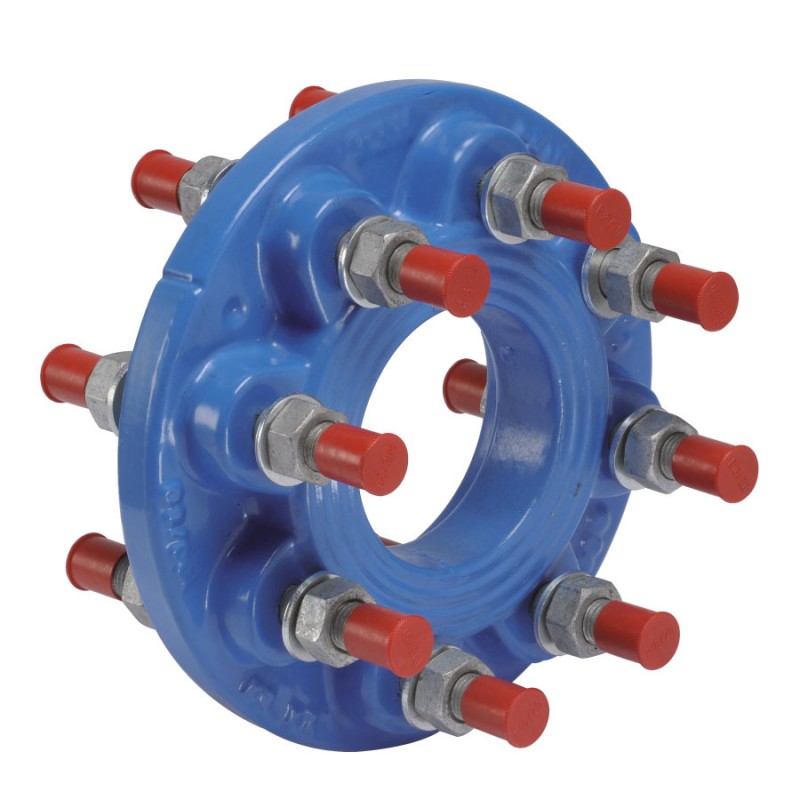

Bride de réduction 100 x 80 PN16 double goujonnage série C4 40 BAYARD
La bride de réduction Bayard série C4-40 – DN100 PN16 x DN80 PN16 permet une transition maîtrisée entre deux diamètres voisins, tout en conservant la même pression nominale.
Fabriquée en fonte ou acier, avec revêtement époxy bleu ≥ 80 µm et boulonnerie galvanisée protégée, elle est idéale pour les réseaux sous pression conformes aux normes ISO 7005-2, NF EN 545 et ACS.
| Conformité: ACS |
| DN entrée (mm): 100 |
| DN sortie (mm): 80 |
| Pression (bars): PN 16 |
Référence:
112503851
Accessoires - Bride de réduction 100 x 80 PN16 double goujonnage série C4 40 BAYARD
La bride DN100 PN16 x DN80 PN16 de la gamme Bayard C4-40 est conçue pour assurer une jonction fiable et durable entre deux conduites de diamètres proches, tout en maintenant une pression uniforme.
Elle constitue une solution technique robuste pour les réseaux hydrauliques exigeants.
Réalisée en fonte ou acier, elle bénéficie d’un revêtement époxy poudre bleu d’une épaisseur minimale de 80 μm, qui garantit une excellente résistance à la corrosion.
Sa boulonnerie galvanisée protégée par des bouchons renforce la tenue mécanique et facilite les opérations de maintenance.
Conforme aux normes ISO 7005-2 et NF EN 545, et certifiée ACS, cette bride est adaptée aux réseaux d’eau potable, d’irrigation et d’assainissement.
Elle est prévue pour un raccordement ISO PN10 standard, avec une PFA de 16 bar sur les deux diamètres.
Cette réduction est en double goujonnage (DG) pour une sécurité renforcée :
- côté DN100 : 8 goujons M16 x 50 mm
- côté DN80 : 8 goujons M16 × 50 mm
Caractéristiques techniques :
- Pression nominale : PFA 16
- Normes : ISO 7005‑2, NF EN 545, ACS
- Écrous/rondelles : galvanisés
- Revêtement : époxy poudre ≥ 80 µm + capuchons boulons
- Température d’utilisation : 0 °C à +60 °C
- Poids : environ 8.4 kg
Applications :
- Transport et distribution d'eau,
- Pompage, traitement, stockage,
- Réseau de protection incendie,
- Réseau d'irrigation,
- Réseau d'assainissement et d'évacuation d'eaux pluviales.
