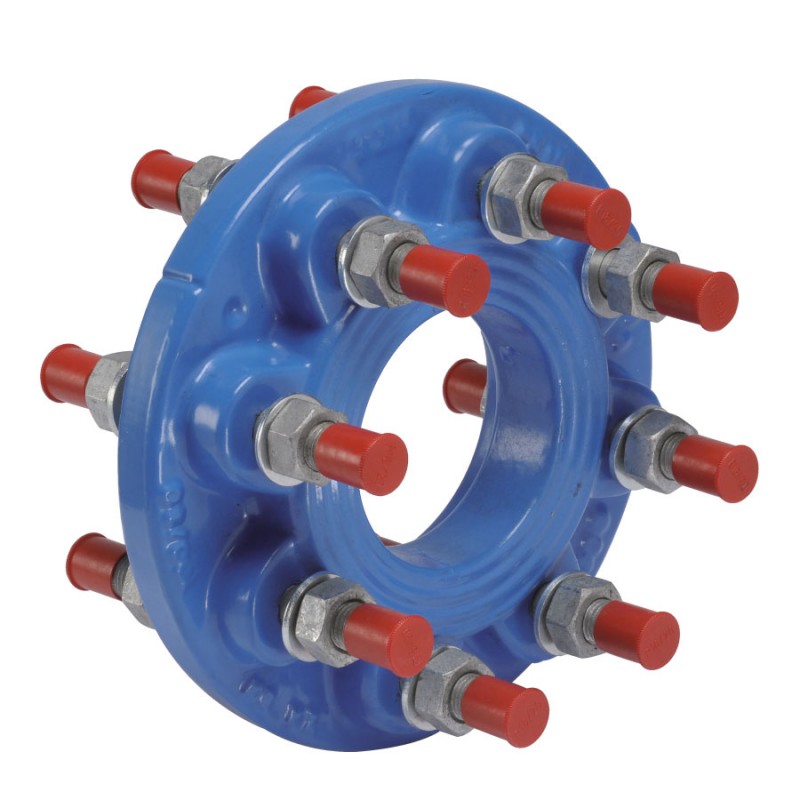

Bride de réduction 150 x 100 PN16 double goujonnage série C4 40 BAYARD
La bride de réduction Bayard série C4-40 – DN150 PN16 × DN100 PN16 à double goujonnage assure une liaison fiable entre deux diamètres de conduite tout en conservant la même pression nominale.
Son double perçage garantit un serrage indépendant sur chaque face pour une étanchéité renforcée.
Fabriquée en fonte ou acier, avec revêtement époxy bleu ≥ 80 µm et boulonnerie galvanisée protégée, elle offre une excellente durabilité.
Conforme ISO 7005-2, NF EN 545 et certifiée ACS.
| Conformité: ACS |
| DN entrée (mm): 150 |
| DN sortie (mm): 100 |
| Pression (bars): PN 16 |
Référence:
112504911
Accessoires - Bride de réduction 150 x 100 PN16 double goujonnage série C4 40 BAYARD
La bride de réduction DN150 PN16 × DN100 PN16 double goujonnage, issue de la gamme Bayard C4-40, est conçue pour raccorder deux tronçons de conduites de diamètres différents tout en maintenant la classe de pression PN16.
Son double système de goujonnage permet un montage et un démontage indépendants sur chaque côté, idéal pour les réseaux soumis à des opérations de maintenance régulières ou à de fortes contraintes hydrauliques.
Fabriquée en fonte ou acier de qualité, elle offre une résistance mécanique élevée et une stabilité parfaite sous pression.
Le revêtement époxy bleu (≥ 80 µm) protège efficacement la surface contre la corrosion et prolonge la durée de vie de la pièce.
La boulonnerie galvanisée, munie de bouchons de protection, garantit un assemblage fiable et durable, même en milieu humide.
Conforme ISO 7005-2, NF EN 545 et certifiée ACS, cette bride convient aux réseaux d’eau potable, d’irrigation, d’assainissement sous pression ou aux ensembles de pompage.
Sa conception robuste et sa précision d’usinage assurent un alignement parfait des portées et une étanchéité durable sur le long terme.
Cette réduction est en double goujonnage (DG) pour une sécurité renforcée :
- côté DN150 : 8 goujons M20 x 60 mm
- côté DN100 : 8 goujons M16 × 50 mm
Caractéristiques techniques :
- Pression nominale : PFA 16
- Normes : ISO 7005‑2, NF EN 545, ACS
- Écrous/rondelles : galvanisés
- Revêtement : époxy poudre ≥ 80 µm + capuchons boulons
- Température d’utilisation : 0 °C à +60 °C
- Poids : environ 12 kg
Applications :
- Transport et distribution d'eau,
- Pompage, traitement, stockage,
- Réseau de protection incendie,
- Réseau d'irrigation,
- Réseau d'assainissement et d'évacuation d'eaux pluviales.
