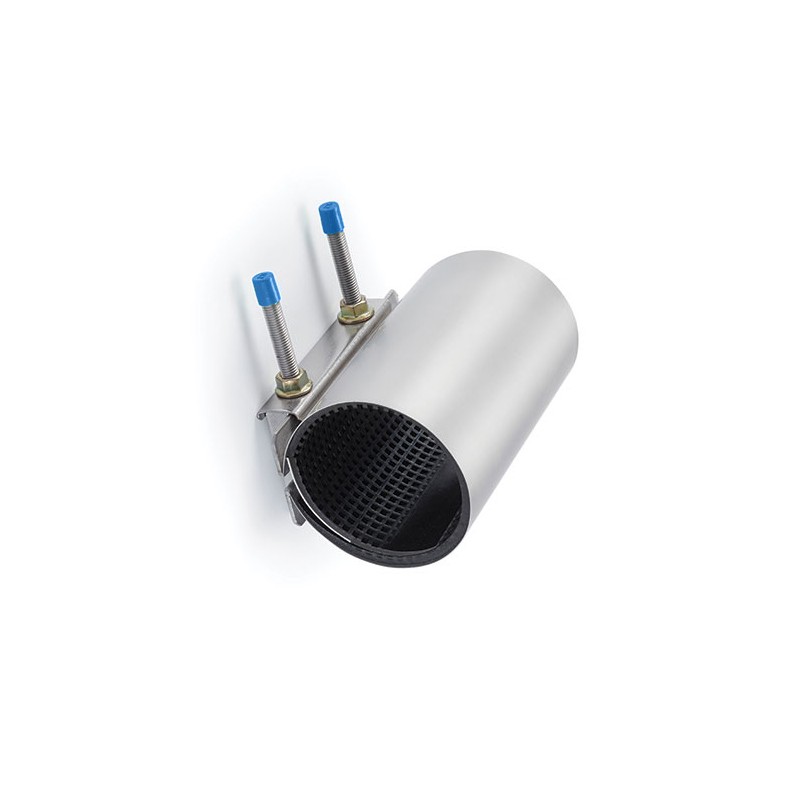

Manchon de réparation TOUTINOX 168-180 mm C3 25 BAYARD

Le manchon de réparation TOUTINOX est destiné à restaurer l’étanchéité des conduites fuyardes ou fissurées dont le diamètre extérieur (DE) est compris entre 168 et 180 mm.

Facile à poser, il s’adapte parfaitement aux besoins des réseaux d’eau potable, d’irrigation, d’assainissement ou de lutte incendie.

Sa construction en inox AISI 304, associée à une boulonnerie inox, garantit une résistance mécanique élevée et une protection durable contre la corrosion. Le joint EPDM, certifié ACS, assure une étanchéité parfaite dès le serrage, même sur conduite légèrement ovalisée.

Grâce à sa simple bande de serrage avec poignée latérale, il offre une mise en œuvre rapide et sécurisée sans démontage de la canalisation.

Avec une longueur de 300 mm et une pression de service PFA 16 bar, il représente une solution fiable et éprouvée pour la maintenance des réseaux sous pression.

Atouts principaux

• Corps et visserie en inox AISI 304 (disponible en inox 316 sur demande)
• Joint EPDM ACS compatible eau potable
• Installation rapide sans démontage de la conduite
• Convient aux tuyaux fonte, acier, PVC, PE et fibre-ciment
• Pression de service PFA 16 bar

Caractéristiques techniques

• Type : manchon simple bande avec poignée
• Plage DE : 168-180 mm
• PFA : 16 bar
• Longueur : 300 mm
• Poids : 4.3 kg
• Température d’utilisation : +10 °C à +60 °C
• Matériaux : inox AISI 304
• Joint : EPDM (versions NBR, VITON ou EPDM HT disponibles)
• Certification : ACS

Applications

• Réseaux de distribution d’eau potable
• Réseaux d’irrigation agricole
• Réseaux d’assainissement ou d’eaux pluviales
• Conduites industrielles sous pression
• Travaux de maintenance ou de dépannage hydraulique

Comment calculer la longueur du manchon qu’il vous faut ?

La bonne longueur du manchon dépend du diamètre extérieur du tuyau et de la nature du matériau. Un dimensionnement correct assure une réparation fiable et durable.

Largeur minimale : la largeur utile du manchon doit être au moins égale au diamètre extérieur (DE) de la canalisation.

Longueur de recouvrement recommandée :

• pour un DE ≤ 350 mm, choisir un manchon dont la longueur est supérieure d’au moins 150 mm au diamètre extérieur ;
• pour un DE > 350 mm, prévoir un dépassement de 200 mm minimum.

Tuyaux PVC : opter pour une longueur supérieure de 50 % et réduire le couple de serrage de moitié pour éviter la déformation du tube.

Écart maximal entre deux extrémités : ne pas dépasser 10 mm.

• Déviation admissible : 2° maximum.
• Décalage admissible : 3 mm maximum.
