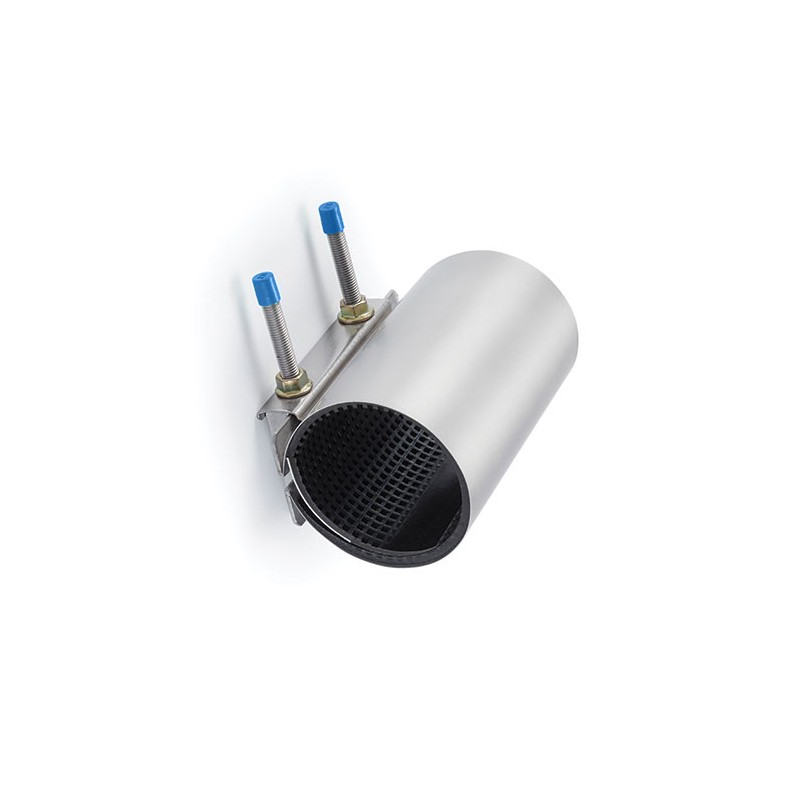

Manchon de réparation TOUTINOX 125-135 mm C3 25 BAYARD

Le manchon de réparation TOUTINOX est spécialement conçu pour intervenir sur des conduites endommagées de diamètre extérieur (DE) compris entre 125 et 135 mm, sans nécessité de démontage complet du tronçon.

Il permet une remise en service rapide et durable sur les réseaux d’eau, qu’ils soient potables, d’irrigation ou d’assainissement.

Réalisé en inox AISI 304 avec boulonnerie inox, il offre une protection anticorrosion efficace et une excellente tenue mécanique. Le joint EPDM, conforme ACS, garantit une étanchéité immédiate et pérenne sous pression.

Grâce à sa bande unique de serrage équipée d’une poignée latérale, le TOUTINOX assure une installation rapide, même en zone confinée.

Avec une pression nominale de 16 bar (PFA) et une longueur de 300 mm, ce manchon s’adapte parfaitement aux réparations de réseaux hydrauliques urbains et industriels

Atouts principaux

• Corps et visserie en inox AISI 304 (disponible en inox 316 sur demande)
• Joint EPDM ACS compatible eau potable
• Installation rapide sans démontage de la conduite
• Convient aux tuyaux fonte, acier, PVC, PE et fibre-ciment
• Pression de service PFA 16 bar

Caractéristiques techniques

• Type : manchon simple bande avec poignée
• Plage DE : 125-135 mm
• PFA : 16 bar
• Longueur : 300 mm
• Poids : 3 kg
• Température d’utilisation : +10 °C à +60 °C
• Matériaux : inox AISI 304
• Joint : EPDM (versions NBR, VITON ou EPDM HT disponibles)
• Certification : ACS

Applications

• Réseaux de distribution d’eau potable
• Réseaux d’irrigation agricole
• Réseaux d’assainissement ou d’eaux pluviales
• Conduites industrielles sous pression
• Travaux de maintenance ou de dépannage hydraulique

Comment calculer la longueur du manchon qu’il vous faut ?

La bonne longueur du manchon dépend du diamètre extérieur du tuyau et de la nature du matériau. Un dimensionnement correct assure une réparation fiable et durable.

Largeur minimale : la largeur utile du manchon doit être au moins égale au diamètre extérieur (DE) de la canalisation.

Longueur de recouvrement recommandée :

• pour un DE ≤ 350 mm, choisir un manchon dont la longueur est supérieure d’au moins 150 mm au diamètre extérieur ;
• pour un DE > 350 mm, prévoir un dépassement de 200 mm minimum.

Tuyaux PVC : opter pour une longueur supérieure de 50 % et réduire le couple de serrage de moitié pour éviter la déformation du tube.

Écart maximal entre deux extrémités : ne pas dépasser 10 mm.

• Déviation admissible : 2° maximum.
• Décalage admissible : 3 mm maximum.
