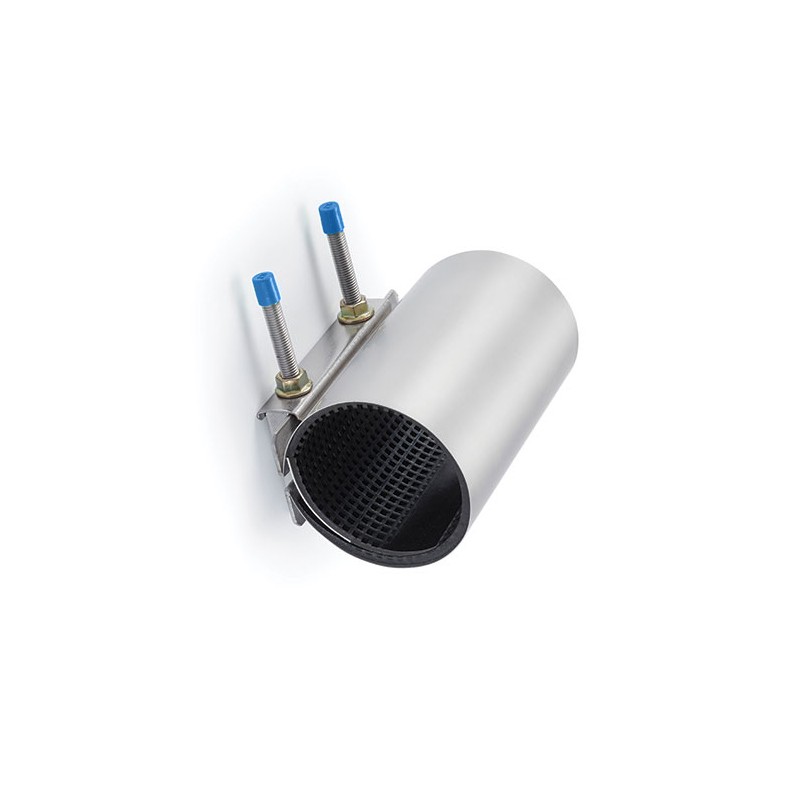

Manchon de réparation TOUTINOX 113-123 mm C3 25 BAYARD
Manchon de réparation Bayard TOUTINOX série C3 25, plage DE 113 à 123 mm, en inox AISI 304 avec joint EPDM et boulonnerie inox. Permet la réparation rapide, fiable et étanche de conduites acier, fonte, PVC ou fibre-ciment sous pression. Pression de service PFA 16 bar, conforme ACS.
- Référence
- REC00010TS
- Conformité
- ACS
Le manchon de réparation TOUTINOX est conçu pour restaurer l’étanchéité d’une conduite présentant une fuite ou une fissure, sans démontage complet du tronçon. Il convient aux conduites dont le diamètre extérieur (DE) se situe entre 113 et 123 mm.
Construit entièrement en inox AISI 304, ce manchon assure une excellente résistance à la corrosion et une tenue mécanique durable. Le joint EPDM, certifié ACS, garantit une étanchéité immédiate sur les réseaux d’eau potable ou d’irrigation.
Grâce à sa simple bande de serrage munie d’une poignée, il se monte facilement, même en espace restreint ou sur conduite en charge modérée.
Ce modèle offre une pression de service de 16 bar (PFA), une longueur de 200 mm et une grande fiabilité d’utilisation pour les interventions de maintenance sur réseaux hydrauliques.
Atouts principaux
- Corps et visserie en inox AISI 304 (disponible en inox 316 sur demande)
- Joint EPDM ACS compatible eau potable
- Installation rapide sans démontage de la conduite
- Convient aux tuyaux fonte, acier, PVC, PE et fibre-ciment
- Pression de service PFA 16 bar
Caractéristiques techniques
- Type : manchon simple bande avec poignée
- Plage DE : 113 – 123 mm
- PFA : 16 bar
- Longueur : 200 mm
- Poids : 2,4 kg
- Température d’utilisation : +10 °C à +60 °C
- Matériaux : inox AISI 304
- Joint : EPDM (versions NBR, VITON ou EPDM HT disponibles)
- Certification : ACS
Applications
- Réseaux de distribution d’eau potable
- Réseaux d’irrigation agricole
- Réseaux d’assainissement ou d’eaux pluviales
- Conduites industrielles sous pression
- Travaux de maintenance ou de dépannage hydraulique
Comment calculer la longueur du manchon qu’il vous faut ?
La bonne longueur du manchon dépend du diamètre extérieur du tuyau et de la nature du matériau. Un dimensionnement correct assure une réparation fiable et durable.
Largeur minimale : la largeur utile du manchon doit être au moins égale au diamètre extérieur (DE) de la canalisation.
Longueur de recouvrement recommandée :
- pour un DE ≤ 350 mm, choisir un manchon dont la longueur est supérieure d’au moins 150 mm au diamètre extérieur ;
- pour un DE > 350 mm, prévoir un dépassement de 200 mm minimum.
Tuyaux PVC : opter pour une longueur supérieure de 50 % et réduire le couple de serrage de moitié pour éviter la déformation du tube.
Écart maximal entre deux extrémités : ne pas dépasser 10 mm.
- Déviation admissible : 2° maximum.
- Décalage admissible : 3 mm maximum.
