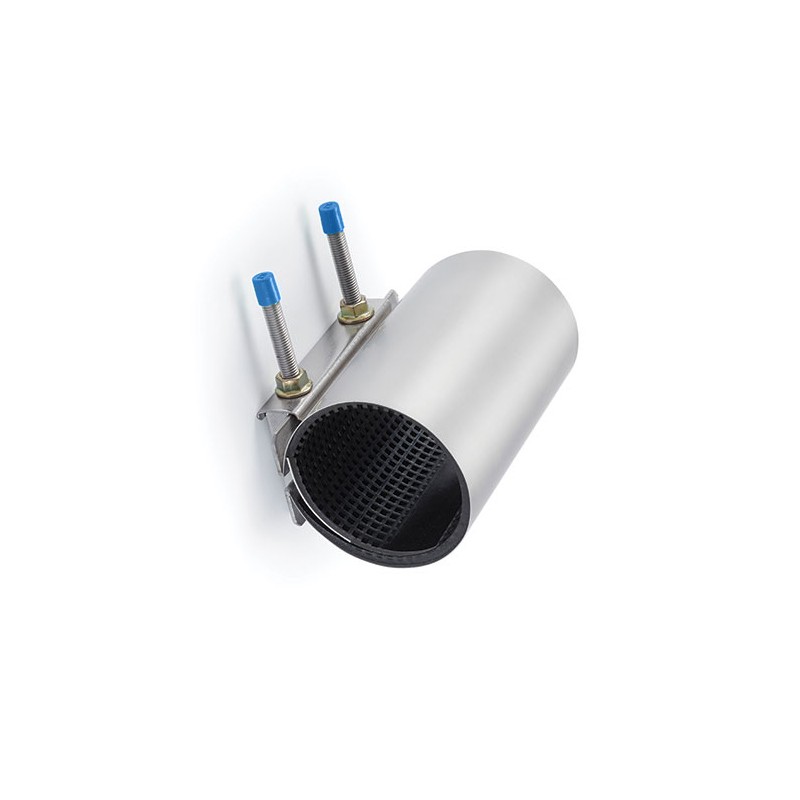

Manchon de réparation TOUTINOX 75-83 mm C3 25 BAYARD

Le manchon de réparation TOUTINOX Bayard série C3 25 assure la remise en service immédiate de conduites présentant une fuite ou une fissure, sans démontage complet du tronçon.
Adapté aux tuyaux de diamètre extérieur (DE) 75 à 83 mm, il s’installe en quelques minutes grâce à sa bande unique de serrage équipée d’une poignée latérale.

Entièrement réalisé en inox AISI 304, il garantit une résistance élevée à la corrosion et aux contraintes mécaniques.
Le joint EPDM, certifié ACS, assure une étanchéité durable sur les réseaux d’eau potable, d’irrigation ou d’assainissement.

Grâce à sa PFA 16 bar et sa longueur de 200 mm, ce manchon offre un excellent compromis entre compacité et tenue hydraulique.

Atouts principaux

• Corps et boulonnerie en inox AISI 304 (option 316 sur demande)

• Joint EPDM ACS pour eau potable

• Installation simple et rapide, sans dépose de la conduite

• Compatible fonte, acier, PVC, PE, fibre-ciment

• Pression de service PFA 16 bar

Caractéristiques techniques

• Type : manchon simple bande avec poignée

• Plage DE : 75 – 83 mm

• PFA : 16 bar

• Longueur : 200 mm

• Poids : 2 kg

• Température : +10 °C à +60 °C

• Matériaux : inox AISI 304

• Joint : EPDM (NBR, VITON, EPDM HT sur demande)

• Certification : ACS

Applications

• Réseaux d’eau potable et d’irrigation
• Réseaux d’assainissement et pluviaux
• Conduites d’incendie et de pompage
• Maintenance et dépannage sur réseaux mixtes

Comment calculer la longueur du manchon qu’il vous faut ?

Pour garantir une réparation fiable et durable, la longueur du manchon doit être choisie selon le diamètre et la nature du tuyau.

• Largeur minimale : la largeur utile du manchon doit être au moins égale au diamètre extérieur (DE) de la conduite à réparer.

• Longueur de recouvrement :

  • pour les tuyaux de DE ≤ 350 mm, la longueur doit dépasser le diamètre de 150 mm minimum ;

  • pour les tuyaux supérieurs à 350 mm, prévoir 200 mm au minimum.

• Cas particulier des tuyaux PVC : augmenter la longueur de 50 % et réduire le couple de serrage de 50 % afin d’éviter toute déformation.

• Ecart maximal entre extrémités : la distance entre deux tuyaux à raccorder ne doit pas dépasser 10 mm.

• Déviation admissible : 2 ° maximum.

• Décalage admissible : 3 mm maximum.

Ces recommandations permettent d’assurer la stabilité mécanique, la répartition homogène de la pression et une étanchéité parfaite selon les prescriptions Bayard.
