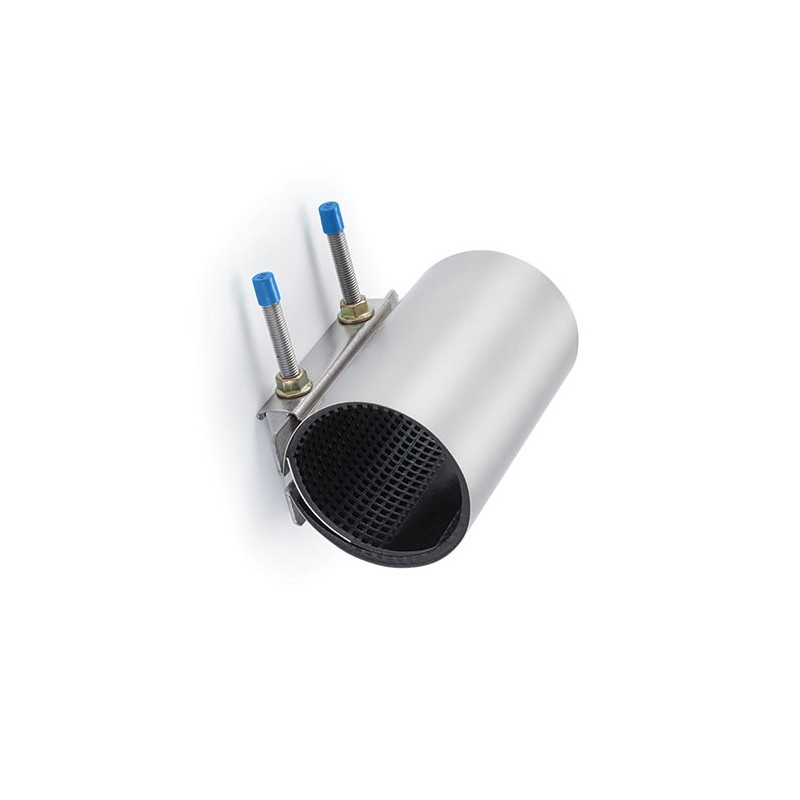

Manchon de réparation TOUTINOX 95-104 mm C3 25 BAYARD

Le manchon de réparation TOUTINOX est conçu pour intervenir efficacement sur des conduites endommagées dont le diamètre extérieur (DE) est compris entre 95 et 104 mm. Il constitue une solution simple et durable pour réparer une fuite ou une fissure sans dépose de la conduite.

Fabriqué en inox AISI 304 avec boulonnerie inox, ce manchon résiste à la corrosion, à la pression et aux variations thermiques. Son joint EPDM, certifié ACS, assure une étanchéité parfaite dès la mise en pression, que ce soit sur réseau d’eau potable, d’irrigation ou d’assainissement.

La version simple bande C3 25 se distingue par sa facilité de mise en œuvre grâce à une poignée de serrage latérale, permettant un montage rapide, même en conditions d’accès limité.

Avec une pression nominale de 16 bar (PFA) et une longueur de 200 mm, ce manchon allie performance et fiabilité pour la maintenance des réseaux hydrauliques.

Caractéristiques techniques

• Type : manchon simple bande avec poignée
• Plage DE : 95 – 104 mm
• PFA : 16 bar
• Longueur : 200 mm
• Poids : 2,2 kg
• Température d’utilisation : +10 °C à +60 °C
• Corps / visserie : inox AISI 304
• Joint : EPDM (NBR, VITON, EPDM HT disponibles sur demande)
• Certification : ACS

Points forts

• Corps et boulonnerie inox AISI 304 (option 316 sur demande)
• Joint EPDM ACS compatible eau potable
• Pose simple et rapide, sans démontage de la conduite
• Adapté aux tuyaux fonte, acier, PVC, PE, fibre-ciment
• Pression de service PFA 16 bar

Applications

• Réparation de conduites acier, fonte, PVC ou PE
• Réseaux d’eau potable et d’irrigation
• Réseaux d’assainissement et eaux pluviales
• Conduites de défense incendie
• Travaux de maintenance ou d’urgence sur réseaux pressurisés

Comment calculer la longueur du manchon qu’il vous faut ?

La bonne longueur du manchon dépend du diamètre extérieur du tuyau et de la nature du matériau. Un dimensionnement correct assure une réparation fiable et durable.

Largeur minimale : la largeur utile du manchon doit être au moins égale au diamètre extérieur (DE) de la canalisation.

Longueur de recouvrement recommandée :

• pour un DE ≤ 350 mm, choisir un manchon dont la longueur est supérieure d’au moins 150 mm au diamètre extérieur ;
• pour un DE > 350 mm, prévoir un dépassement de 200 mm minimum.

Tuyaux PVC : opter pour une longueur supérieure de 50 % et réduire le couple de serrage de moitié pour éviter la déformation du tube.

Écart maximal entre deux extrémités : ne pas dépasser 10 mm.

• Déviation admissible : 2° maximum.
• Décalage admissible : 3 mm maximum.
