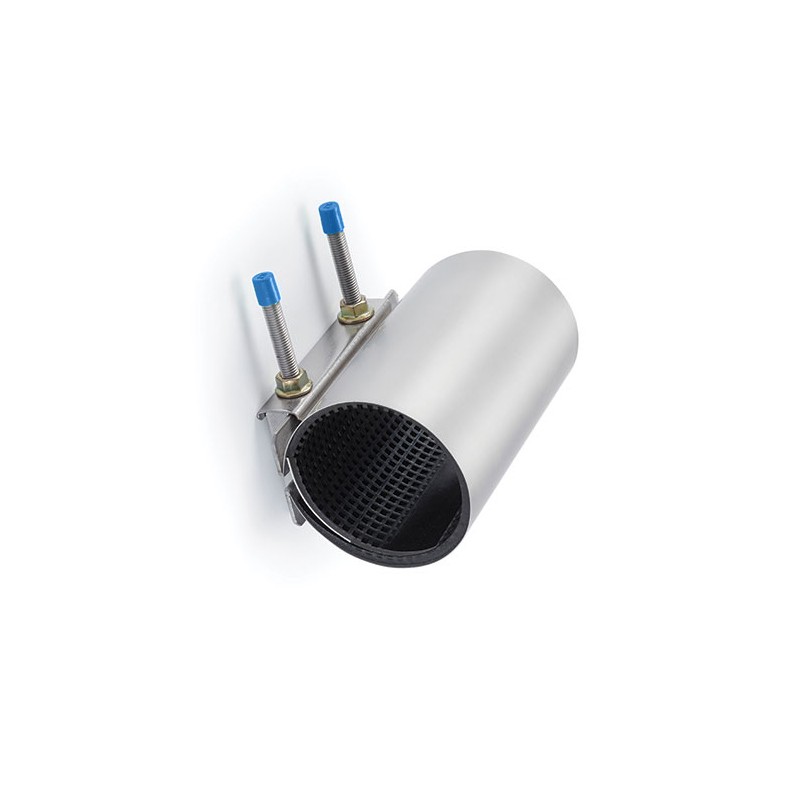

Manchon de réparation TOUTINOX 82-90 mm C3 25 BAYARD
Manchon de réparation Bayard série C3 25 TOUTINOX, plage DE 82 à 90 mm, en inox AISI 304 avec joint EPDM et boulonnerie inox. Conçu pour la réparation rapide et durable de conduites acier, fonte, PVC ou fibre-ciment sous pression. PFA 16 bar, certifié ACS pour eau potable.
- Référence
- REC00007TS
- Conformité
- ACS
Le manchon de réparation TOUTINOX série C3 25 de Bayard permet de rétablir l’étanchéité d’une conduite endommagée ou fissurée, sans démontage complet du tronçon. Il est prévu pour des tuyaux dont le diamètre extérieur (DE) se situe entre 82 et 90 mm.
Réalisé entièrement en inox AISI 304, ce manchon offre une excellente résistance à la corrosion et aux efforts de serrage. Son joint EPDM, certifié ACS, garantit une étanchéité immédiate et durable sur les réseaux d’eau potable ou d’irrigation.
La conception simple bande avec poignée latérale facilite une installation rapide et sécurisée, même en espace restreint. Compact, léger et réutilisable, ce modèle supporte une pression nominale de 16 bar (PFA) et convient à la plupart des applications hydrauliques courantes.
Caractéristiques techniques
- Type : manchon simple bande avec poignée
- Plage DE : 82 – 90 mm
- PFA : 16 bar
- Longueur : 200 mm
- Poids : 2,1 kg
- Température d’utilisation : +10 °C à +60 °C
- Corps / visserie : inox AISI 304
- Joint : EPDM (NBR, VITON, EPDM HT disponibles sur demande)
- Certification : ACS
Points forts
- Corps et boulonnerie inox AISI 304 (option 316 sur demande)
- Joint EPDM ACS compatible eau potable
- Pose simple et rapide, sans démontage de la conduite
- Adapté aux tuyaux fonte, acier, PVC, PE, fibre-ciment
- Pression de service PFA 16 bar
Applications
- Réparation de conduites acier, fonte, PVC ou PE
- Réseaux d’eau potable et d’irrigation
- Réseaux d’assainissement et eaux pluviales
- Conduites de défense incendie
- Travaux de maintenance ou d’urgence sur réseaux pressurisés
Comment calculer la longueur du manchon qu’il vous faut ?
La bonne longueur du manchon dépend du diamètre extérieur du tuyau et de la nature du matériau. Un dimensionnement correct assure une réparation fiable et durable.
- Largeur minimale : la largeur utile du manchon doit être au moins égale au diamètre extérieur (DE) de la canalisation.
- Longueur de recouvrement recommandée :
pour un DE ≤ 350 mm, choisir un manchon dont la longueur est supérieure d’au moins 150 mm au diamètre extérieur ;
pour un DE > 350 mm, prévoir un dépassement de 200 mm minimum.
- Tuyaux PVC : opter pour une longueur supérieure de 50 % et réduire le couple de serrage de moitié pour éviter la déformation du tube.
- Écart maximal entre deux extrémités : ne pas dépasser 10 mm.
- Déviation admissible : 2° maximum.
- Décalage admissible : 3 mm maximum.
