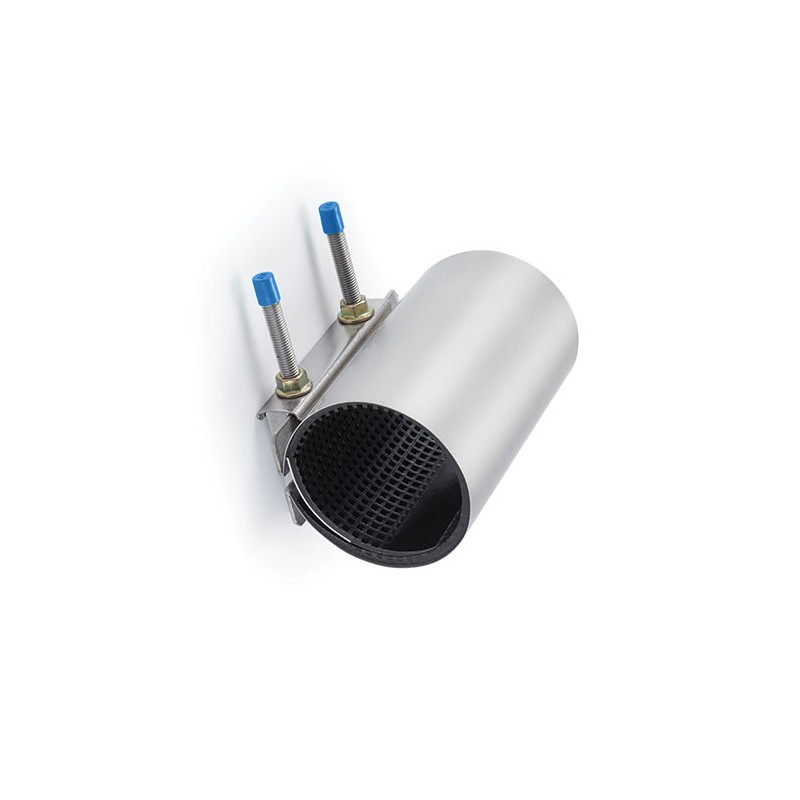

Manchon de réparation TOUTINOX 145-155 mm C3 25 BAYARD

Le manchon de réparation TOUTINOX est conçu pour rétablir l’étanchéité des conduites détériorées dont le diamètre extérieur (DE) se situe entre 145 et 155 mm.

Il constitue une solution de maintenance simple et durable pour les réseaux sous pression, qu’ils soient publics ou privés.

Sa construction intégrale en inox AISI 304 lui confère une grande résistance à la corrosion et aux contraintes mécaniques. Le joint EPDM, conforme ACS, garantit une étanchéité immédiate et une parfaite compatibilité avec les réseaux d’eau potable.

Doté d’une poignée latérale ergonomique, ce manchon à simple bande de serrage s’installe facilement, sans dépose du tronçon.

Avec une longueur de 300 mm et une pression de service PFA 16 bar, il convient à la plupart des réparations sur conduites fonte, acier, PVC ou PE.

Atouts principaux

• Corps et visserie en inox AISI 304 (disponible en inox 316 sur demande)
• Joint EPDM ACS compatible eau potable
• Installation rapide sans démontage de la conduite
• Convient aux tuyaux fonte, acier, PVC, PE et fibre-ciment
• Pression de service PFA 16 bar

Caractéristiques techniques

• Type : manchon simple bande avec poignée
• Plage DE : 139-150 mm
• PFA : 16 bar
• Longueur : 300 mm
• Poids : 3.4 kg
• Température d’utilisation : +10 °C à +60 °C
• Matériaux : inox AISI 304
• Joint : EPDM (versions NBR, VITON ou EPDM HT disponibles)
• Certification : ACS

Applications

• Réseaux de distribution d’eau potable
• Réseaux d’irrigation agricole
• Réseaux d’assainissement ou d’eaux pluviales
• Conduites industrielles sous pression
• Travaux de maintenance ou de dépannage hydraulique

Comment calculer la longueur du manchon qu’il vous faut ?

La bonne longueur du manchon dépend du diamètre extérieur du tuyau et de la nature du matériau. Un dimensionnement correct assure une réparation fiable et durable.

Largeur minimale : la largeur utile du manchon doit être au moins égale au diamètre extérieur (DE) de la canalisation.

Longueur de recouvrement recommandée :

• pour un DE ≤ 350 mm, choisir un manchon dont la longueur est supérieure d’au moins 150 mm au diamètre extérieur ;
• pour un DE > 350 mm, prévoir un dépassement de 200 mm minimum.

Tuyaux PVC : opter pour une longueur supérieure de 50 % et réduire le couple de serrage de moitié pour éviter la déformation du tube.

Écart maximal entre deux extrémités : ne pas dépasser 10 mm.

• Déviation admissible : 2° maximum.
• Décalage admissible : 3 mm maximum.
