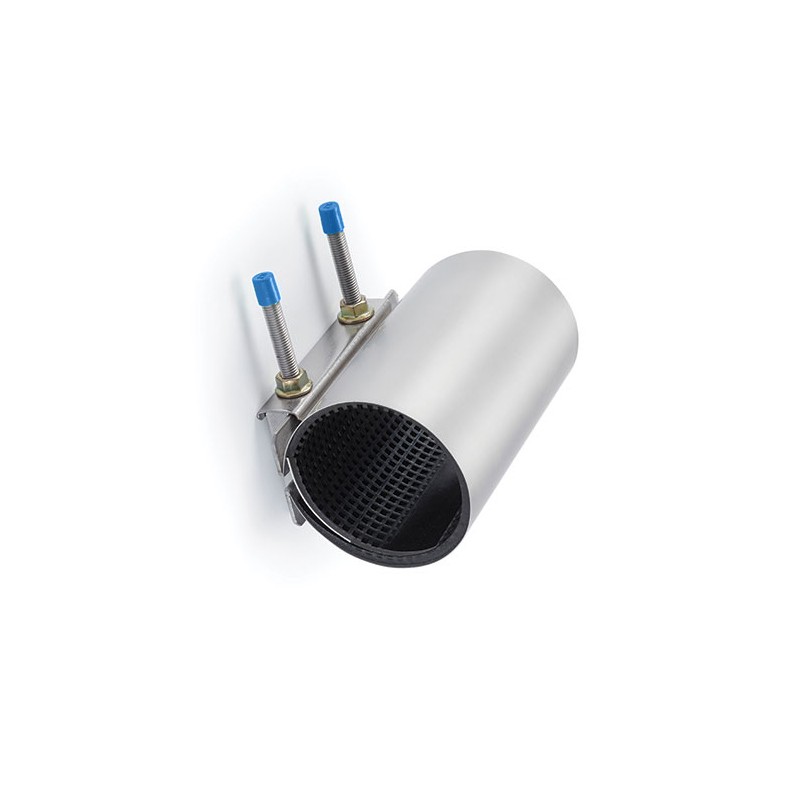

Manchon de réparation TOUTINOX 102-112 mm C3 25 BAYARD

Le manchon de réparation TOUTINOX est conçu pour rétablir l’étanchéité d’une conduite dont le diamètre extérieur (DE) est compris entre 102 et 112 mm. Il permet une intervention immédiate et sans dépose complète de la canalisation, réduisant ainsi les temps d’arrêt et les coûts d’exploitation.

Sa construction intégralement en inox AISI 304, associée à une boulonnerie inox et un joint EPDM certifié ACS, assure une longévité exceptionnelle et une résistance optimale à la corrosion.

Grâce à son système à simple bande avec poignée, ce manchon se monte aisément, même sur conduite en charge modérée ou en espace réduit.

Avec une pression de service PFA 16 bar et une température d’utilisation de +10 °C à +60 °C, le TOUTINOX s’adapte parfaitement aux réseaux d’eau potable, d’irrigation, d’assainissement ou de lutte incendie.

Atouts principaux

• Corps et visserie en inox AISI 304 (disponible en inox 316 sur demande)
• Joint EPDM ACS compatible eau potable
• Installation rapide sans démontage de la conduite
• Convient aux tuyaux fonte, acier, PVC, PE et fibre-ciment
• Pression de service PFA 16 bar

Caractéristiques techniques

• Type : manchon simple bande avec poignée
• Plage DE : 102 – 112 mm
• PFA : 16 bar
• Longueur : 200 mm
• Poids : 2,3 kg
• Température d’utilisation : +10 °C à +60 °C
• Matériaux : inox AISI 304
• Joint : EPDM (versions NBR, VITON ou EPDM HT disponibles)
• Certification : ACS

Applications

• Réseaux de distribution d’eau potable
• Réseaux d’irrigation agricole
• Réseaux d’assainissement ou d’eaux pluviales
• Conduites industrielles sous pression
• Travaux de maintenance ou de dépannage hydraulique

Comment calculer la longueur du manchon qu’il vous faut ?

La bonne longueur du manchon dépend du diamètre extérieur du tuyau et de la nature du matériau. Un dimensionnement correct assure une réparation fiable et durable.

Largeur minimale : la largeur utile du manchon doit être au moins égale au diamètre extérieur (DE) de la canalisation.

Longueur de recouvrement recommandée :

• pour un DE ≤ 350 mm, choisir un manchon dont la longueur est supérieure d’au moins 150 mm au diamètre extérieur ;
• pour un DE > 350 mm, prévoir un dépassement de 200 mm minimum.

Tuyaux PVC : opter pour une longueur supérieure de 50 % et réduire le couple de serrage de moitié pour éviter la déformation du tube.

Écart maximal entre deux extrémités : ne pas dépasser 10 mm.

• Déviation admissible : 2° maximum.
• Décalage admissible : 3 mm maximum.
