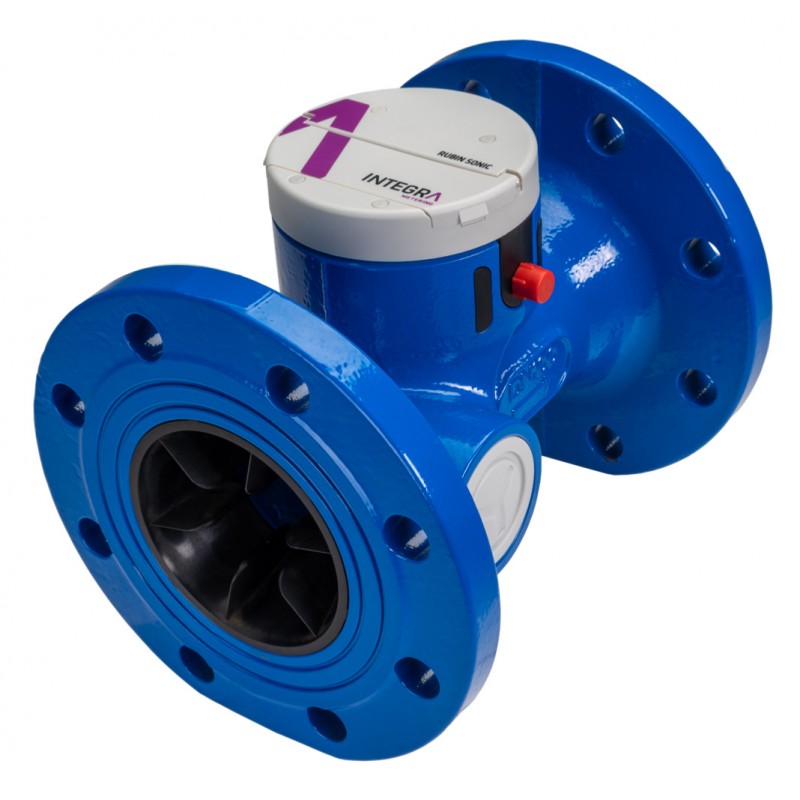

Compteur volumétrique à ultrasons réseau eau froide RUBIN SONIC DN80

Avec un débit nominal de 63 m³/h et un corps compact en fonte, le compteur RUBIN® SONIC DN80 offre une solution précise et performante pour le comptage d’eau froide dans des applications à débit régulier ou variable. Sa technologie à ultrasons sans contact garantit l’absence d’usure mécanique et une stabilité de mesure durable, quel que soit le profil hydraulique.

La conception du DN80 permet une intégration sans section droite d’entrée ou de sortie (U0D0), ce qui facilite son installation dans des zones contraintes. Il bénéficie d’une classe de précision R500 et d’un débit de démarrage de 0,065 m³/h, ce qui le rend particulièrement adapté à la surveillance des volumes résiduels ou à la détection de fuites discrètes.

Le compteur embarque les interfaces LoRaWAN, wM-Bus, M-Bus, ainsi qu’une sortie impulsion. Il est entièrement compatible avec la fonction MultiCom® et la configuration NFC via ParamApp®, pour une intégration directe dans les infrastructures AMR/AMI.

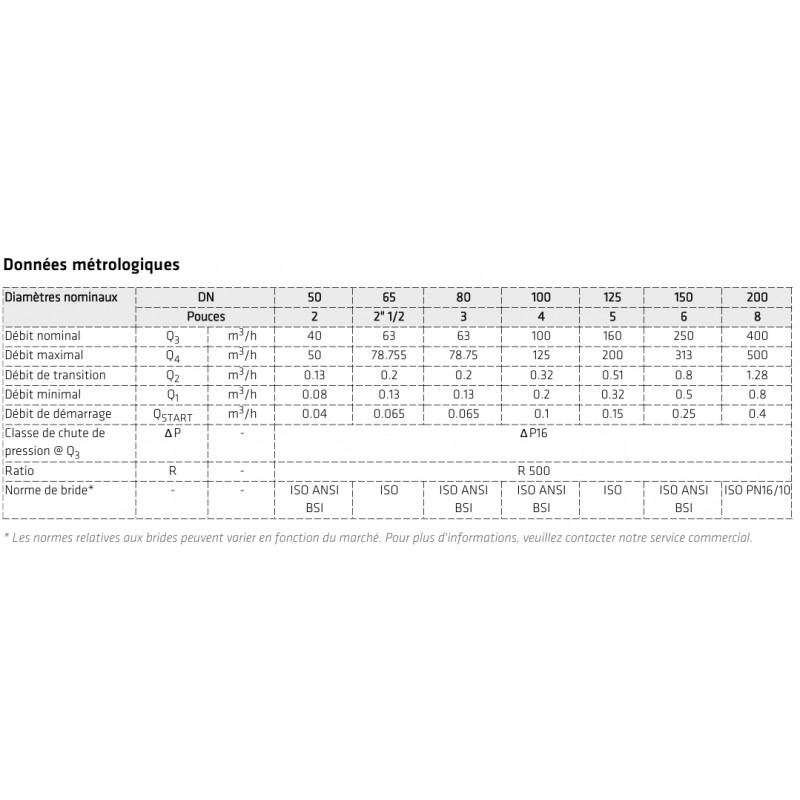

Caractéristiques techniques du DN80

• Milieu : eau potable
• Débit nominal : 63 m³/h
• Débit maximal : 78.75 m³/h
• Débit minimal : 0,13 m³/h
• Débit de démarrage : 0,0065 m³/h
• Classe de précision : R500
• Pression nominale : PN16
• Indice de protection : IP68
• Température eau : 0,1 °C à 50 °C
• Classe d'environnement : B (installation intérieure) / O (installation extérieure)
• Classe d'environnement mécanique : M1
• Classe d'environnement électromagnétique : E2
• Dimensions : Long. totale 225 mm – Haut. totale 215.5 mm – Larg. 200 mm - Long. boîtier 110 mm
• Poids : 13 kg
• Interfaces : LoRaWAN, wM-Bus, M-Bus, OC impulsions, NFC
• Autonomie : jusqu'à 16 ans (batterie lithium)
• Installation : U0D0 – sans tronçon droit nécessaire

Caractéristiques de l'affichage

• Indication de l'écran : LCD 10 digits
• Unités : m³, L, heure
• Valeurs indiquées : volume, flux, flux inverse, teste indiqué, statut des évènements et d'alarmes, version F/W
• Évènements et alarmes : inversion de flux, batterie faible, fuite, bulle d'air, éclatement, gel, chaleur, sécheresse, surchauffe, pas de consommation, débit inverse, détection d'eau

Systèmes de communications

• MB : M-Bus et sortie impulsions (sans alerte câble coupé "Tamper")
• OC : sortie impulsions (sans alerte câble coupé "Tamper")
• LW8 : M-Bus et sortie impulsions (sans alerte câble coupé "Tamper") - MultiCom : wM-Bus 868 MHz et LoRaWAN 868 MHz simultanés
• LW : M-Bus et sortie impulsions (sans alerte câble coupé "Tamper") - LoRaWAN EU 868 MHz
• W8 : M-Bus et sortie impulsions (sans alerte câble coupé "Tamper") - wM-Bus 868 MHz
• OCS : sortie impulsions (sans alerte câble coupé "Tamper") - Sigfox
• OCSG : sortie impulsions (sans alerte câble coupé "Tamper") - Sigfox GPS

Avantages techniques du DN80

• Détection des micro-débits et des fuites invisibles
• Pas d’usure mécanique ni d’entretien requis
• Résistance aux environnements difficiles (immersion, sable, boue)
• Multi-protocole : adaptation à tout type de réseau intelligent
• Application de diagnostique et de configuration ParamApp® (Android)

Applications recommandées du DN80

• Réseaux d’eau résidentiels, comptage collectif
• Surveillance dans les immeubles ou bâtiments tertiaires
• Intégration aux systèmes de gestion technique centralisée (GTC)
• Comptage certifié pour la facturation (MID)
