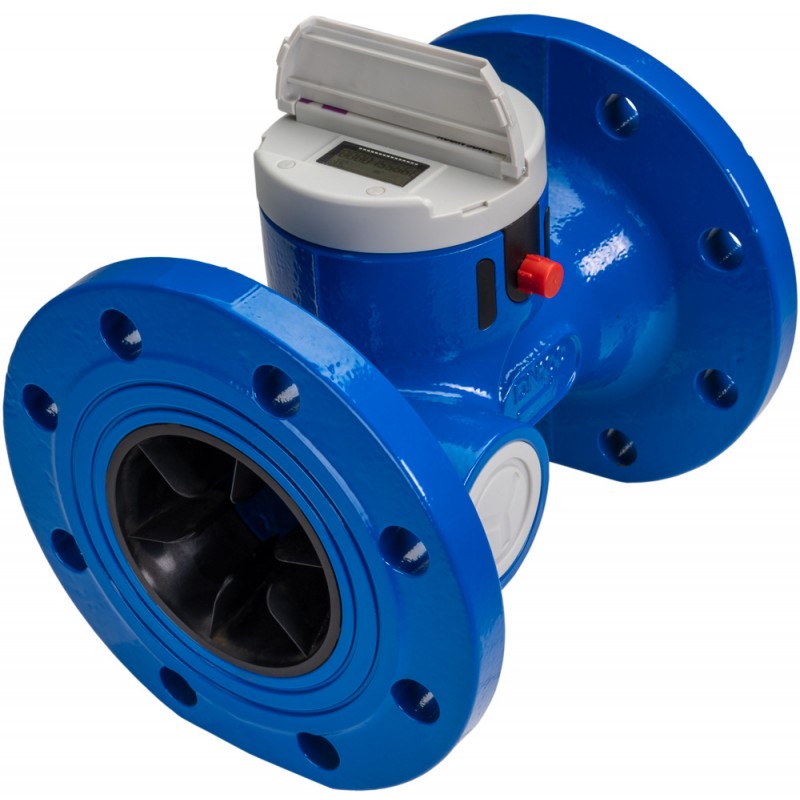

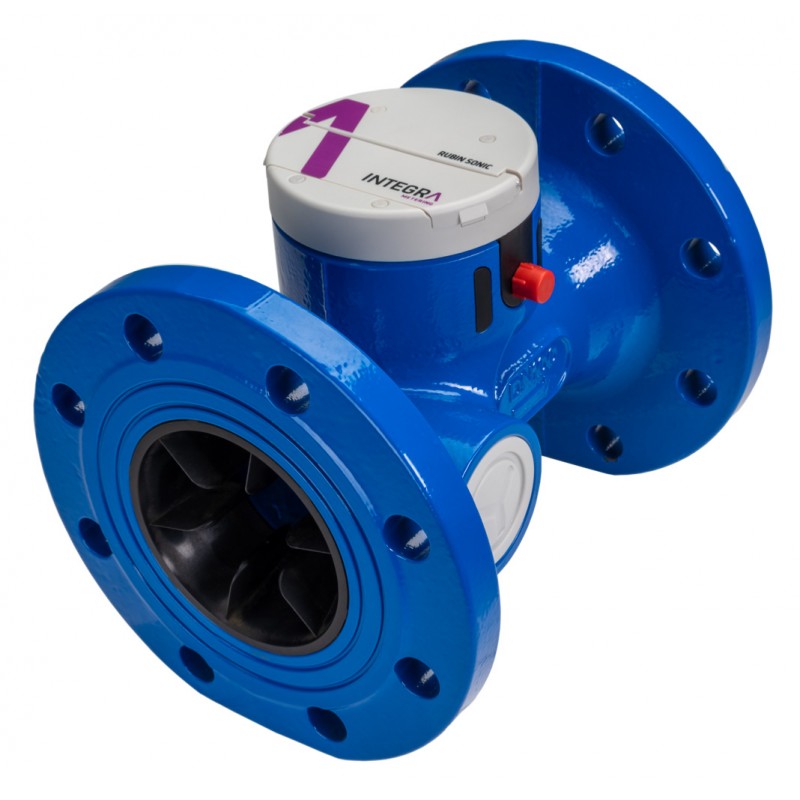

Compteur volumétrique à ultrasons réseau eau froide RUBIN SONIC DN100

Avec un débit nominal de 100 m³/h, le compteur RUBIN® SONIC DN100 offre une capacité de mesure optimisée pour les réseaux municipaux, les installations tertiaires ou les zones industrielles à débit soutenu. Sa conception repose sur une technologie ultrasonique statique à double faisceau, assurant une mesure stable sans usure mécanique ni perte de charge significative.

Grâce à une classe de précision R500 et un démarrage à 0,1 m³/h, ce modèle assure une excellente sensibilité à bas débit tout en maintenant une grande fiabilité sur toute la plage de mesure. Il est parfaitement adapté pour le comptage certifié, la surveillance réseau ou encore la détection de fuites masquées.

Entièrement étanche (IP68), le DN100 peut être installé en regards inondables, sans section droite obligatoire (U0D0). Il propose une large compatibilité avec les infrastructures AMR/AMI : LoRaWAN, wM-Bus, M-Bus filaire, impulsions, ainsi qu’un accès NFC via l’app ParamApp® (Android) pour configuration locale et export des historiques.

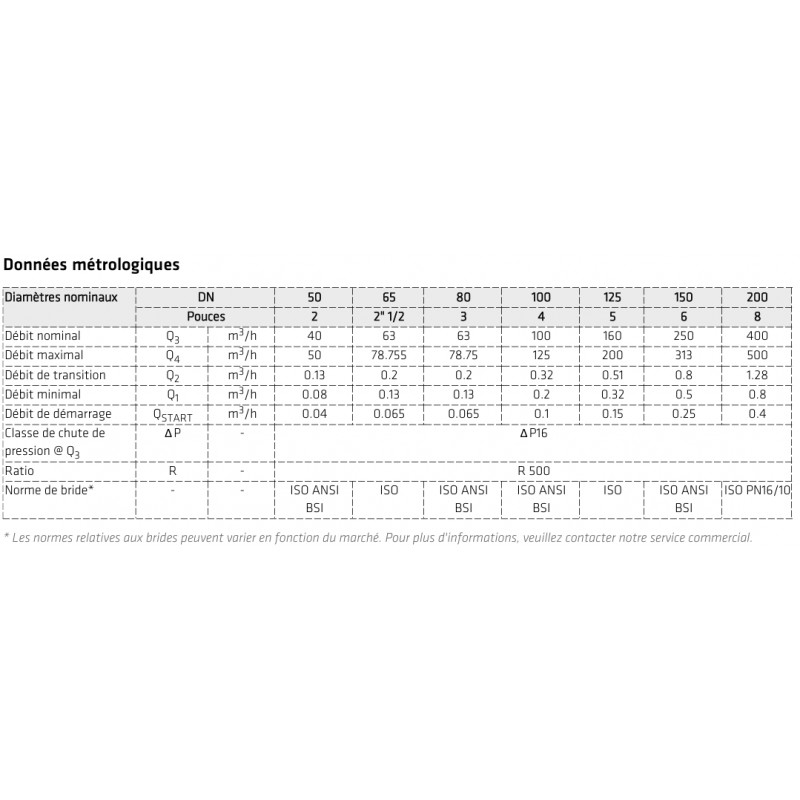

Caractéristiques techniques du DN100

• Milieu : eau potable
• Débit nominal : 100 m³/h
• Débit maximal : 125 m³/h
• Débit minimal : 0,2 m³/h
• Débit de démarrage : 0,1 m³/h

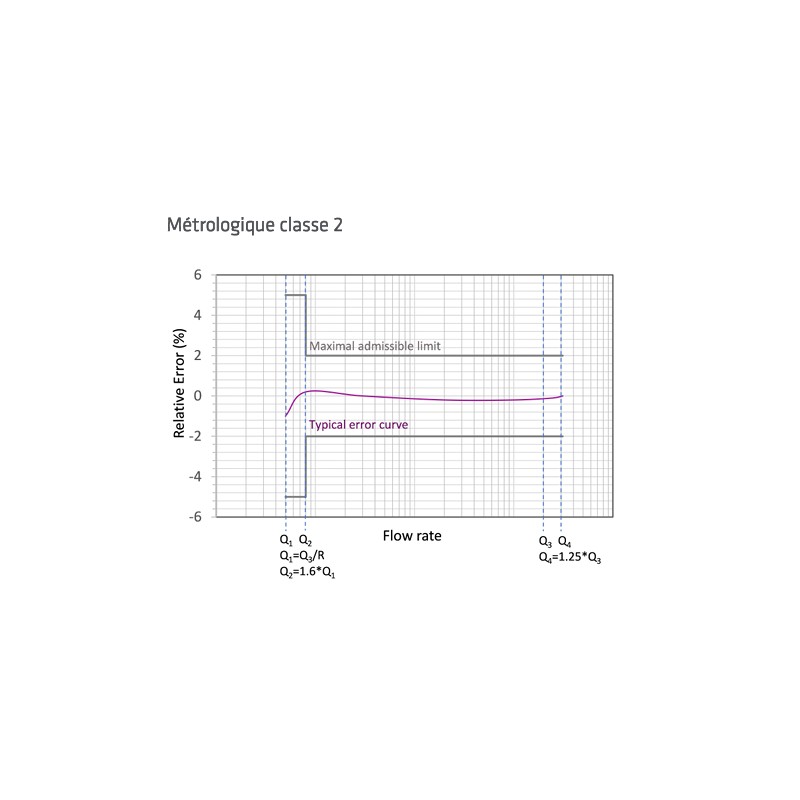

• Classe de précision : R500
• Pression nominale : PN16
• Indice de protection : IP68
• Température eau : 0,1 °C à 50 °C
• Classe d'environnement : B (installation intérieure) / O (installation extérieure)
• Classe d'environnement mécanique : M1
• Classe d'environnement électromagnétique : E2
• Dimensions : Long. totale 250 mm – Haut. totale 233.5 mm – Larg. 220 mm - Long. boîtier 110 mm
• Poids : 15 kg
• Interfaces : LoRaWAN, wM-Bus, M-Bus, OC impulsions, NFC
• Autonomie : jusqu'à 16 ans (batterie lithium)
• Installation : U0D0 – sans tronçon droit nécessaire

Caractéristiques de l'affichage

• Indication de l'écran : LCD 10 digits
• Unités : m³, L, heure
• Valeurs indiquées : volume, flux, flux inverse, teste indiqué, statut des évènements et d'alarmes, version F/W
• Évènements et alarmes : inversion de flux, batterie faible, fuite, bulle d'air, éclatement, gel, chaleur, sécheresse, surchauffe, pas de consommation, débit inverse, détection d'eau

Systèmes de communications

• MB : M-Bus et sortie impulsions (sans alerte câble coupé "Tamper")
• OC : sortie impulsions (sans alerte câble coupé "Tamper")
• LW8 : M-Bus et sortie impulsions (sans alerte câble coupé "Tamper") - MultiCom : wM-Bus 868 MHz et LoRaWAN 868 MHz simultanés
• LW : M-Bus et sortie impulsions (sans alerte câble coupé "Tamper") - LoRaWAN EU 868 MHz
• W8 : M-Bus et sortie impulsions (sans alerte câble coupé "Tamper") - wM-Bus 868 MHz
• OCS : sortie impulsions (sans alerte câble coupé "Tamper") - Sigfox
• OCSG : sortie impulsions (sans alerte câble coupé "Tamper") - Sigfox GPS

Avantages techniques du DN100

• Détection des micro-débits et des fuites invisibles
• Pas d’usure mécanique ni d’entretien requis
• Résistance aux environnements difficiles (immersion, sable, boue)
• Multi-protocole : adaptation à tout type de réseau intelligent
• Application de diagnostique et de configuration ParamApp® (Android)

Applications recommandées du DN100

• Réseaux d’eau résidentiels, comptage collectif
• Surveillance dans les immeubles ou bâtiments tertiaires
• Intégration aux systèmes de gestion technique centralisée (GTC)
• Comptage certifié pour la facturation (MID)
