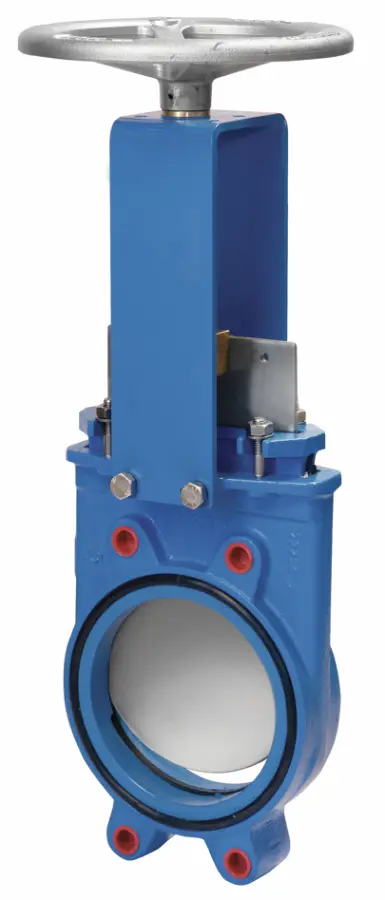

Robinet-vanne à guillotine DN125 PFA16 PN10 -304 NBR manœuvre à volant bidirectionnel

Le robinet-vanne à guillotine EB série L2 25 DN125 est une vanne de sectionnement destinée aux réseaux de traitement des eaux, d'assainissement et aux installations industrielles nécessitant une fermeture efficace sur des fluides chargés. Grâce à sa conception wafer à faible encombrement, il s'installe facilement entre deux brides PN10 selon la norme EN 1092-2.

Sa pelle en acier inoxydable AISI 304 offre une excellente résistance à la corrosion dans les applications courantes, tandis que le joint d'étanchéité en NBR assure une fermeture bidirectionnelle fiable. Le passage intégral limite les pertes de charge et facilite le passage des fluides contenant des matières en suspension.

Le corps monobloc en fonte ductile revêtu d'une peinture époxy de 200 µm protège durablement la vanne contre la corrosion. La tige de manœuvre non montante conserve un encombrement réduit, particulièrement adapté aux installations disposant de peu d'espace vertical. La commande par volant permet une ouverture et une fermeture progressives avec un excellent confort de manœuvre.

Applications

• Réseaux d'assainissement
• Réseaux d'eaux usées
• Réseaux d'eaux pluviales
• Stations de traitement des eaux usées
• Postes de relevage
• Installations industrielles
• Applications agroalimentaires (configurations spécifiques)
• Applications chimiques (configurations spécifiques)

Caractéristiques techniques

• Robinet-vanne à guillotine EB série L2 25
• Diamètre nominal : DN125
• Pression de fonctionnement admissible (PFA) : 16 bar
• Brides de raccordement PN10 selon EN 1092-2
• Montage entre brides (type wafer)
• Étanchéité bidirectionnelle
• Passage intégral
• Manœuvre manuelle par volant
• Tige de manœuvre non montante
• Corps monobloc en fonte ductile EN-GJS400
• Pelle en acier inoxydable AISI 304
• Joint d'étanchéité NBR
• Garniture en fibre synthétique téflonée avec joint torique NBR
• Revêtement époxy RAL 5015, épaisseur 200 µm
• Température de service : -10 °C à +80 °C
• Dimensions d'interface EN 558-1 série 20 (DIN 3202 K1)
• Essais d'étanchéité selon EN 12266-1
• Dimensions DN125 : largeur A 56 mm, diamètre volant 225 mm, hauteur 439 mm, poids 14 kg.

Les avantages

• Étanchéité bidirectionnelle pour une installation sans contrainte de sens d'écoulement.
• Passage intégral limitant les pertes de charge.
• Faible encombrement grâce à la conception wafer.
• Pelle en inox AISI 304 offrant une bonne résistance à la corrosion.
• Joint NBR adapté aux réseaux d'eaux usées et d'assainissement.
• Revêtement époxy assurant une protection durable contre la corrosion.
• Corps monobloc robuste en fonte ductile.
• Commande par volant simple, fiable et nécessitant peu de maintenance.
