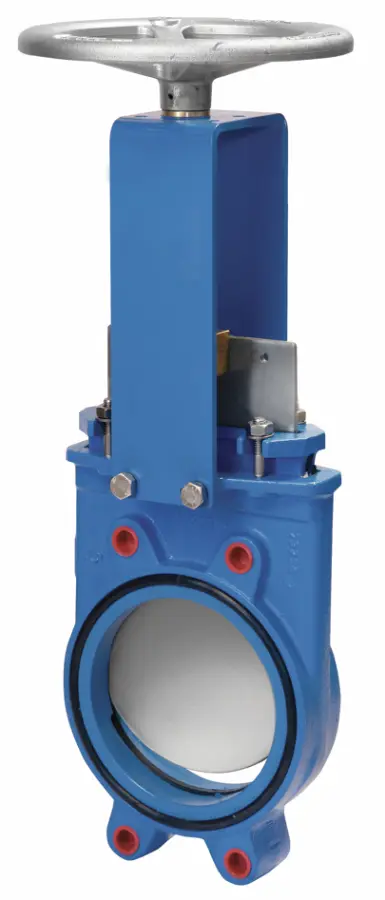

Robinet-vanne à guillotine DN80 PFA16 PN10 -304 NBR manœuvre à volant bidirectionnel BAYARD

Le robinet-vanne à guillotine DN80 est destiné aux applications de sectionnement sur les réseaux transportant des eaux usées, des eaux pluviales ou d'autres fluides compatibles avec son joint NBR. Grâce à son étanchéité bidirectionnelle, il peut être installé sans contrainte liée au sens d'écoulement, offrant ainsi une grande souplesse d'installation.

Son corps monobloc en fonte EN-GJS400 revêtu d'une peinture époxy de 200 μm assure une excellente résistance à la corrosion tandis que sa pelle en acier inoxydable AISI 304 résiste efficacement à l'usure et aux agressions des milieux humides.

Passage intégral pour limiter les pertes de charge

La conception à passage intégral permet au fluide de circuler librement lorsque la vanne est ouverte, réduisant considérablement les pertes de charge et limitant les risques d'accumulation de matières solides.

Le montage entre brides (type wafer) facilite l'installation tout en réduisant l'encombrement de l'ensemble.

Manœuvre simple et fiable

Cette version est équipée d'un volant manuel associé à une tige non montante. Cette conception offre plusieurs avantages :

• encombrement réduit au-dessus de la canalisation ;
• commande souple et précise ;
• maintenance simplifiée ;
• protection de la tige contre les projections extérieures.

Le système presse-étoupe associé à une garniture en fibre synthétique téflonée et joint torique NBR garantit une excellente étanchéité au niveau de la tige.

Caractéristiques techniques

• Diamètre nominal : DN80
• Pression maximale admissible : PFA 16 bar
• Perçage des brides : PN10 suivant EN1092-2
• Étanchéité : bidirectionnelle
• Passage : intégral
• Montage : entre brides (wafer)
• Commande : volant manuel
• Tige : non montante
• Pelle : acier inoxydable AISI 304
• Joint d'étanchéité : NBR
• Corps : fonte EN-GJS400
• Revêtement : époxy RAL5015 200 μm
• Température d'utilisation : -10 °C à +80 °C

Applications

Cette vanne convient notamment pour :

• réseaux d'assainissement ;
• réseaux d'eaux pluviales ;
• stations de traitement des eaux usées ;
• installations industrielles compatibles avec le joint NBR ;
• réseaux hydrauliques nécessitant un sectionnement bidirectionnel.

Dimensions DN80

• Diamètre nominal : DN80
• Longueur (A) : 46 mm
• Diamètre du volant : 225 mm
• Hauteur : 364 mm
• Hauteur avec volant à chaîne : 383 mm
• Poids : 10 kg
• Perçage brides PN10 : Ø160 mm - 8 trous M16.
