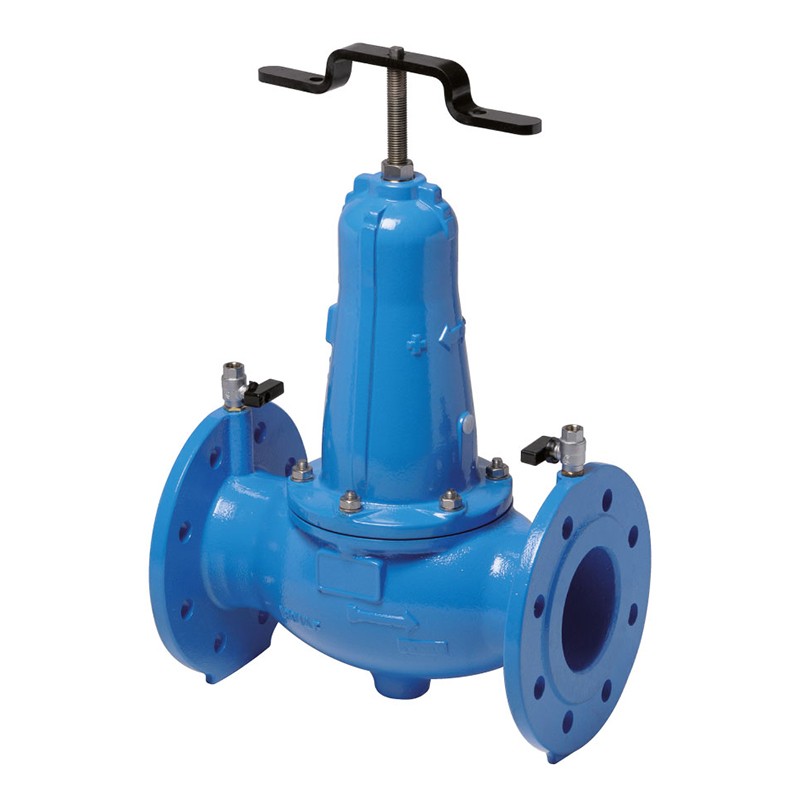

Stabilisateur de pression MONOSTAB aval DN50 perçage ISO PN10/16 PFA16 K1 05 BAYARD

Le MONOSTAB série K1 05 DN50 est un stabilisateur de pression aval à clapet compensé, destiné à maintenir une pression constante en aval d’un réseau, indépendamment des variations de pression amont et du débit appelé à l’aval.

Ce dispositif assure une régulation automatique et continue, garantissant la sécurité et la stabilité des installations hydrauliques, qu’il s’agisse de réseaux AEP, irrigation, industriels ou de protection incendie.

Caractéristiques techniques

• DN : 50
• PFA : 16
• Perçage de bride : ISO PN10/16
• Plage de réglage aval (ressort A) : 1.5 à 6 bar
• Pression minimale amont : 2 bar
• Température de service : +1°C à +65°C
• Répétabilité du réglage : ± 0.1 bar
• Certification ACS

Principe et applications

Le MONOSTAB série K1 05 régule la pression aval en agissant sur un clapet équilibré par une membrane à déroulement et un ressort de tarage.

Lorsque la pression en aval tend à dépasser la consigne, la membrane se soulève et le clapet se referme progressivement ; inversement, si la pression chute, le ressort pousse la membrane et le clapet s’ouvre pour rétablir l’équilibre.

Cette conception à compensation intégrale le rend totalement insensible aux fluctuations de pression amont et aux variations du débit appelé.

Conception et matériaux

Sa conception sans frottement ni risque de blocage garantit une haute fiabilité en fonctionnement continu.

• Corps et chapeau : fonte ductile EN-GJS-450-10, revêtement époxy par poudrage électrostatique (épaisseur 250 µm minimum), agréé pour le contact avec l’eau potable (ACS).
• Membrane : élastomère toilé (CR – chloroprène), à déroulement total, sans point de contrainte ni frottement, assurant un fonctionnement souple et silencieux.
• Clapet et siège : inox, siège démontable pour maintenance sans dépose du corps.
• Visserie : inox A2, résistante à la corrosion et aux ambiances humides.
• Guidage supérieur : hors eau, évitant tout contact avec le fluide et tout risque d’encrassement.
• Guidage inférieur : revêtement antitartre, empêchant le grippage dû aux dépôts calcaires.
• Entretien : démontable par le haut, sans outillage spécifique, ni dépose de la conduite.

Avantages techniques

• Régulation stable et précise, sans oscillation ni surpression.
• Insensible aux variations de la pression amont et du débit aval.
• Fonctionnement sans frottement ni point de grippage, grâce à la membrane déroulante.
• Démontage par le haut sans dépose ni outillage spécial.
• Siège inox démontable, facilitant la maintenance sur site.
• Revêtement époxy cataphorèse 250 µm, agréé eau potable.
• Guidages anti-tartre et hors eau, assurant la longévité des organes internes.
• Fabrication certifiée ACS pour une utilisation sur tous réseaux d’eau potable.

Applications types

• Réseaux d’eau potable : stabilisation de la pression sur zones aval.
• Réseaux étagés ou zones à pression différenciée.
• Surpresseurs : stabilisation de la pression d’aspiration.
• Appareillages sensibles : protection de compteurs, régulateurs, vannes ou membranes.
• Réseaux d’irrigation et d’arrosage industriel.
• Installations de protection incendie (en régulation aval).
