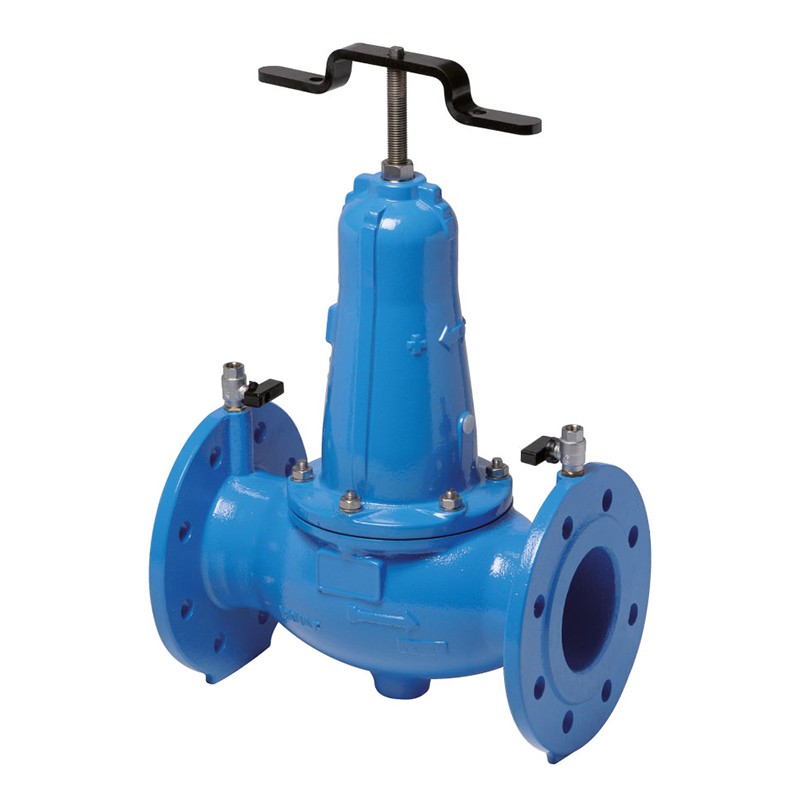

Stabilisateur de pression MONOSTAB aval DN65 perçage 60/65 PFA16 K1 05 BAYARD

Le MONOSTAB DN65 est un régulateur de pression aval destiné à maintenir une pression constante et stable en aval, en réduisant la pression d’alimentation plus élevée du réseau amont. Il compense automatiquement les variations de pression ou de débit en amont pour garantir une pression stable en sortie.

Il protège les installations contre les surpressions et assure un fonctionnement régulier des équipements hydrauliques.

Son clapet compensé à membrane à déroulement agit de manière progressive, sans à-coups ni oscillation, assurant une régulation douce et précise.

Ce modèle est recommandé pour les réseaux d’eau potable (AEP), les zones étagées, les postes d’irrigation et les applications industrielles nécessitant une pression aval stable.

Caractéristiques techniques

• DN : 65
• PFA : 16
• Perçage de bride : 60/65
• Plage de réglage aval (ressort A) : 1.5 à 6 bar
• Pression minimale amont : 2 bar
• Température de service : +1°C à +65°C
• Répétabilité du réglage : ± 0.1 bar
• Certification ACS

Remarque technique - perçage mixte 60/65

Le perçage 60/65 indique une bride universelle compatible avec les entraxes ISO des DN60 et DN65 selon ISO 7005-2 PN10/16. Ce design mixte facilite la maintenance sur site et l'adaptation à différents réseaux sans recours à un adaptateur.

Principe de régulation

Le MONOSTAB agit selon un système à compensation intégrale :

le clapet équilibré est piloté par une membrane à déroulement souple et un ressort de tarage réglable.

Lorsque la pression en aval augmente au-delà de la consigne, la membrane se soulève et réduit progressivement le passage.

À l’inverse, si la pression chute, le ressort pousse la membrane vers le bas pour rouvrir le clapet.

Ce principe assure une régulation stable, précise et sans oscillation, insensible aux variations de pression amont ou de débit aval.

Conception et matériaux

Sa conception sans frottement ni risque de blocage garantit une haute fiabilité en fonctionnement continu.

• Corps et chapeau : fonte ductile EN-GJS-450-10, revêtement époxy par poudrage électrostatique (épaisseur 250 µm minimum), agréé pour le contact avec l’eau potable (ACS).
• Membrane : élastomère toilé (CR – chloroprène), à déroulement total, sans point de contrainte ni frottement, assurant un fonctionnement souple et silencieux.
• Clapet et siège : inox, siège démontable pour maintenance sans dépose du corps.
• Visserie : inox A2, résistante à la corrosion et aux ambiances humides.
• Guidage supérieur : hors eau, évitant tout contact avec le fluide et tout risque d’encrassement.
• Guidage inférieur : revêtement antitartre, empêchant le grippage dû aux dépôts calcaires.
• Entretien : démontable par le haut, sans outillage spécifique, ni dépose de la conduite.

Avantages techniques

• Régulation stable et constante, sans influence de la pression amont.
• Insensible aux variations de débit appelé.
• Fonctionnement sans frottement, ni risque de blocage grâce à la membrane déroulante.
• Siège inox démontable pour maintenance rapide.
• Guidage supérieur hors eau et guidage inférieur antitartre pour fiabilité accrue.
• Revêtement époxy cataphorèse 250 µm agréé eau potable.
• Démontage par le haut, sans outillage ni dépose de la conduite.
• Fabrication certifiée ACS, adaptée aux réseaux d’eau potable et aux environnements exigeants.

Applications types

• Réseaux d’eau potable : stabilisation de la pression sur zones aval.
• Réseaux étagés ou zones à pression différenciée.
• Surpresseurs : stabilisation de la pression d’aspiration.
• Appareillages sensibles : protection de compteurs, régulateurs, vannes ou membranes.
• Réseaux d’irrigation et d’arrosage industriel.
• Installations de protection incendie (en régulation aval).
