Adaptateur à bride MAJOR STOP FONTE DN60-65 PN10/16 - BAYARD

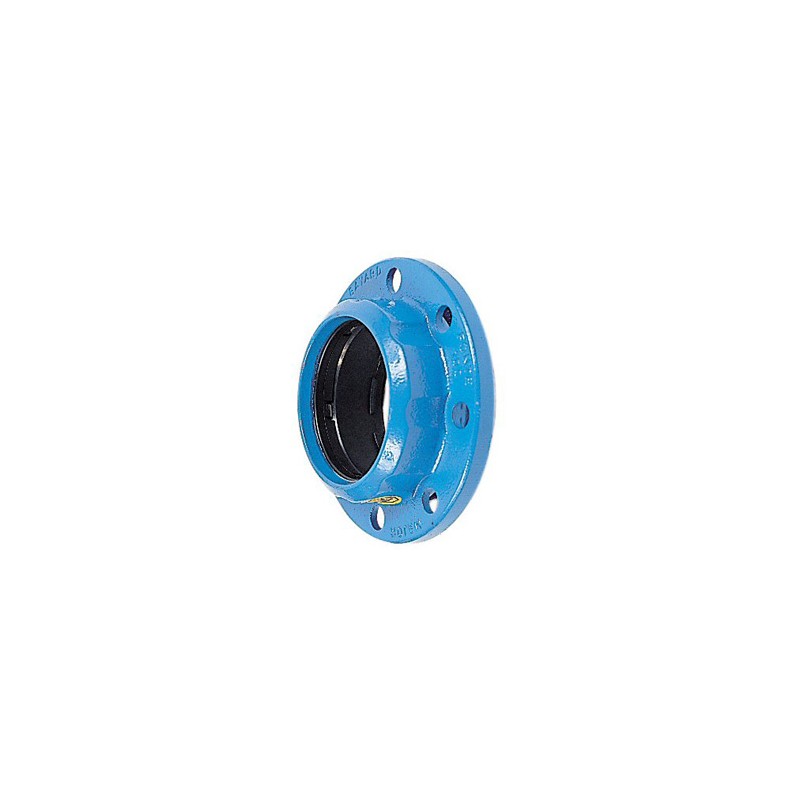

L'adaptateur à bride MAJOR STOP fonte DE77 de la série C1 30 de BAYARD permet l’assemblage mécanique auto-bloqué entre un appareil à bride et une canalisation en fonte DN60/65 avec un diamètre extérieur de 77 mm. Conçu pour des pressions nominales PN10/16, il répond aux exigences des réseaux d’eau potable, d’irrigation et de lutte contre l’incendie grâce à sa robustesse et sa fiabilité.

Ce raccord est doté d’un joint enveloppant et d’une bague antifluage garantissant une excellente étanchéité même sous pression hydraulique. Le revêtement époxy poudre assure une résistance optimale à la corrosion, prolongeant ainsi la durée de vie du produit dans des environnements exigeants.

L’adaptateur respecte les normes NF EN 545, NF EN 1092-2, ISO 2531, ISO 7005-2 et ISO 7483, et bénéficie d’une attestation de conformité sanitaire (ACS), ce qui le rend adapté aux réseaux d’eau potable. Sa mise en œuvre est rapide et simple grâce à un boulonnage direct avec une déviation angulaire possible de ±3°.

Cet adaptateur supporte une plage de températures de 0 à 50°C et un perçage ISO PN 10/16 avec double perçage pour les diamètres supérieurs, conforme aux standards internationaux. Son système d’ancrage mécanique absorbe les efforts liés à la pression hydraulique dans la limite de la PFA, assurant une installation sécurisée.

Spécifications techniques

• Corps en fonte GS/EN-GJS-450-10 haute résistance
• Joint enveloppant en EPDM avec bague antifluage
• Diamètres nominaux disponibles : DN 60 à 200
• Pression de fonctionnement : PFA 16 bars
• Conformité ISO PN 10/16 (double perçage pour DN ≥ 200)
• Déviation angulaire permise : ± 3°
• Température d’utilisation : de +0°C à +50°C
• Normes : NF EN 545, NF EN 1092-2, ISO 2531, ISO 7005-2, ISO 7483
• Attestation de conformité sanitaire
• Simple boulonnage, installation facile

Points clés

• Étanchéité garantie par manchette EPDM
• Protection anticorrosion grâce au revêtement époxy intégral
• Installation rapide et facile entre brides
• Utilisation possible dans les deux sens de circulation
• Longue durée de vie et faible maintenance

Applications

• Réseaux d’eau potable
• Réseaux industriels
• Systèmes de distribution et d’isolement de conduites
• Travaux de maintenance, extension ou rénovation de réseaux
• Convient pour les installations neuves ou en remplacement
