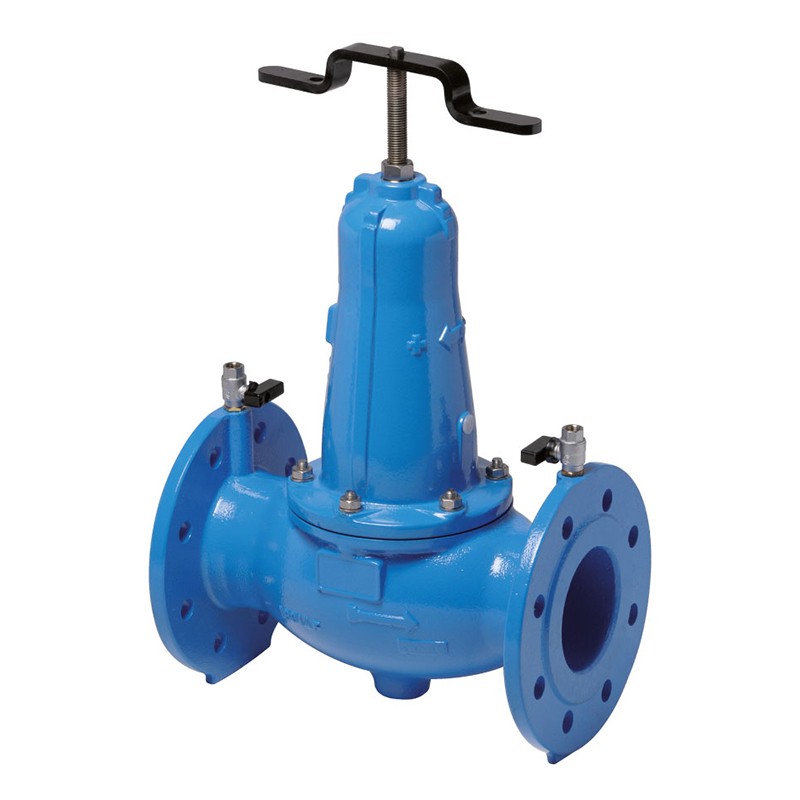

Stabilisateur de pression aval MONOSTAB DN80 série K1 05 de Bayard à clapet compensé. Perçage 4/8 Trous, PFA 16 bar, plage de réglage 1,5 à 6 bar, certifié ACS.
Corps fonte ductile époxy, siège inox démontable, membrane toilée CR, visserie inox A2.
Le MONOSTAB DN80 régule la pression aval d’un réseau en compensant automatiquement les variations de pression amont ou de débit aval.
Son fonctionnement hydraulique autonome garantit une stabilité constante, protégeant les installations d’eau potable, d’irrigation ou industrielles contre les surpressions et les fluctuations.
Grâce à sa membrane à déroulement, l’appareil fonctionne sans frottement et sans point de blocage, offrant une longévité élevée et une maintenance réduite.
Caractéristiques techniques
DN : 80
PFA : 16
Perçage de bride : 4/8 trous
Plage de réglage aval (ressort A) : 1.5 à 6 bar
Pression minimale amont : 2 bar
Température de service : +1°C à +65°C
Répétabilité du réglage : ± 0.1 bar
Certification ACS
Remarque technique - perçage 4/8T
Le perçage 4/8T correspond à une configuration mixte compatible avec les perçages à 4 ou 8 trous selon les standards ISO PN10/16 pour DN80. Cette conception universelle facilite l’installation sur des réseaux de générations différentes ou hétérogènes.
Principe de régulation
Le Monostab agit sur un clapet équilibré, commandé par la membrane et un ressort de tarage. Ce mécanisme compense instantanément les variations amont : lorsque la pression aval augmente, la membrane ferme le passage ; lorsque la pression baisse, le ressort ouvre le clapet pour rétablir la consigne. Ce principe de compensation intégrale assure une régulation progressive et sans oscillation, adaptée aux réseaux de moyenne capacité.
Conception et matériaux
Sa conception sans frottement ni risque de blocage garantit une haute fiabilité en fonctionnement continu.
Corps et chapeau : fonte ductile EN-GJS-450-10, revêtement époxy par poudrage électrostatique (épaisseur 250 µm minimum), agréé pour le contact avec l’eau potable (ACS).
Membrane : élastomère toilé (CR – chloroprène), à déroulement total, sans point de contrainte ni frottement, assurant un fonctionnement souple et silencieux.
Clapet et siège : inox, siège démontable pour maintenance sans dépose du corps.
Visserie : inox A2, résistante à la corrosion et aux ambiances humides.
Guidage supérieur : hors eau, évitant tout contact avec le fluide et tout risque d’encrassement.
Guidage inférieur : revêtement antitartre, empêchant le grippage dû aux dépôts calcaires.
Entretien : démontable par le haut, sans outillage spécifique, ni dépose de la conduite.
Avantages techniques
Régulation stable et constante, sans influence de la pression amont.
Insensible aux variations de débit appelé.
Fonctionnement sans frottement, ni risque de blocage grâce à la membrane déroulante.
Siège inox démontable pour maintenance rapide.
Guidage supérieur hors eau et guidage inférieur antitartre pour fiabilité accrue.
