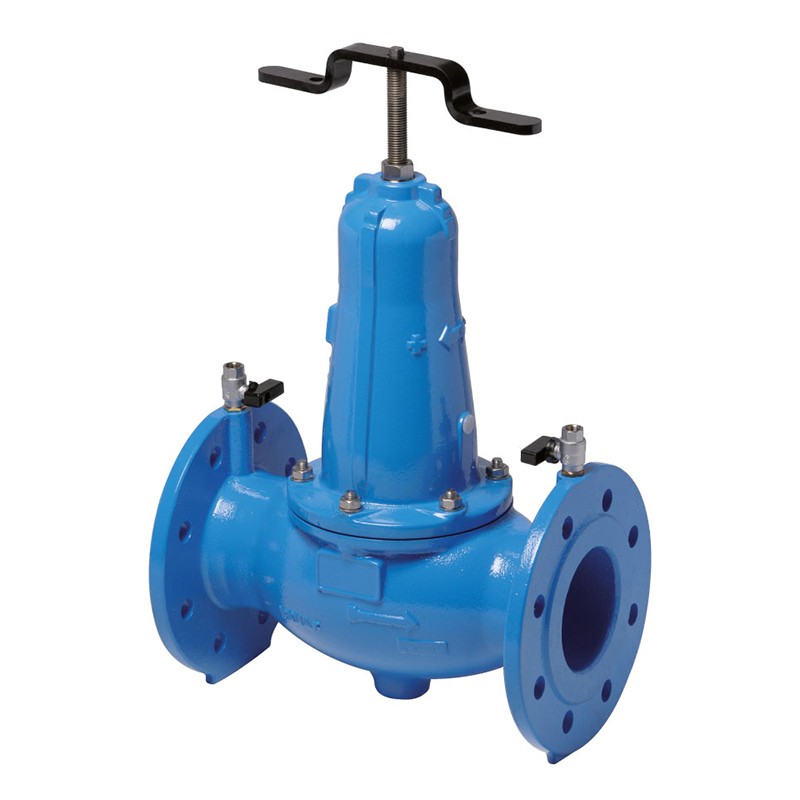

Le Monostab K1 05 DN100 assure une régulation stable et précise de la pression aval, indépendamment des variations de pression amont ou de débit. Conçu pour les réseaux d’eau potable de moyenne à forte capacité, il garantit une protection efficace des zones sensibles et une distribution homogène de la pression.
Son système à clapet compensé et membrane déroulante permet un fonctionnement sans frottement, sans grippage ni entretien particulier. Sa conception robuste en fonte ductile avec revêtement époxy agréé ACS et ses composants inox assurent une résistance durable à la corrosion et aux sollicitations mécaniques.
Caractéristiques techniques
DN : 100
PFA : 16
Perçage de bride : ISO PN10/16
Plage de réglage aval (ressort A) : 1.5 à 6 bar
Pression minimale amont : 2 bar
Température de service : +1°C à +65°C
Répétabilité du réglage : ± 0.1 bar
Certification ACS
Principe de régulation
Le Monostab K1 05 régule la pression aval en jouant sur la position d’un clapet équilibré maintenu par la membrane et un ressort de tarage. Les variations amont sont instantanément compensées pour maintenir la consigne de pression aval. Ce fonctionnement fluide et progressif assure une régulation stable, même à faible débit, et une protection durable du réseau.
Conception et matériaux
Sa conception sans frottement ni risque de blocage garantit une haute fiabilité en fonctionnement continu.
Corps et chapeau : fonte ductile EN-GJS-450-10, revêtement époxy par poudrage électrostatique (épaisseur 250 µm minimum), agréé pour le contact avec l’eau potable (ACS).
Membrane : élastomère toilé (CR – chloroprène), à déroulement total, sans point de contrainte ni frottement, assurant un fonctionnement souple et silencieux.
Clapet et siège : inox, siège démontable pour maintenance sans dépose du corps.
Visserie : inox A2, résistante à la corrosion et aux ambiances humides.
Guidage supérieur : hors eau, évitant tout contact avec le fluide et tout risque d’encrassement.
Guidage inférieur : revêtement antitartre, empêchant le grippage dû aux dépôts calcaires.
Entretien : démontable par le haut, sans outillage spécifique, ni dépose de la conduite.
Avantages techniques
Régulation stable et constante, sans influence de la pression amont.
Insensible aux variations de débit appelé.
Fonctionnement sans frottement, ni risque de blocage grâce à la membrane déroulante.
Siège inox démontable pour maintenance rapide.
Guidage supérieur hors eau et guidage inférieur antitartre pour fiabilité accrue.
