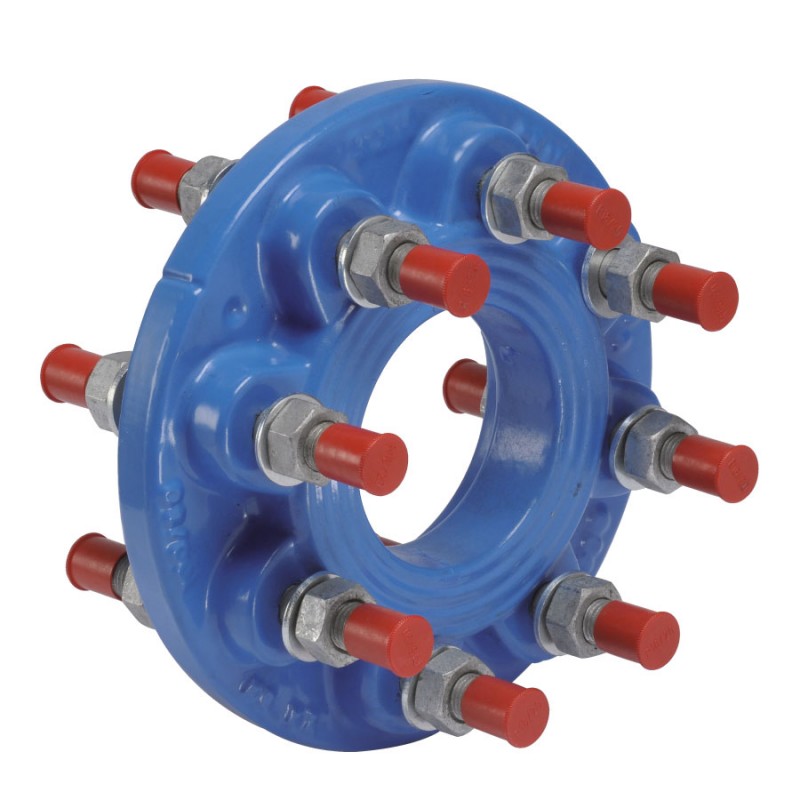

Bride de réduction 100 PN16 x 50 PN25 double goujonnage série C4 40 BAYARD

La bride de réduction Bayard série C4-40 – DN100 PN16 x DN50 PN25 est conçue pour raccorder une canalisation DN100 PN16 à une DN50 PN25. Elle garantit une transition hydraulique sûre et durable entre deux sections de réseau présentant des pressions nominales différentes.

Sa fabrication en fonte ou acier, combinée à un revêtement époxy poudre bleu d’au moins 80 μm, lui confère une forte résistance à la corrosion. La boulonnerie galvanisée protégée assure une excellente tenue mécanique et une grande longévité.

Conforme aux normes ISO 7005-2 et NF EN 545, et certifiée ACS, elle répond aux exigences des réseaux d’eau potable, d’assainissement sous pression et d’irrigation.
Elle est prévue pour un raccordement ISO PN10 standard, avec une PFA de 16 bar pour le DN100 et 25 bar pour le DN50.

Cette réduction est en double goujonnage (DG) pour une sécurité renforcée :

• côté DN100 : 8 goujons M16 x 50 mm
• côté DN50 : 4 goujons M16 × 50 mm

Caractéristiques techniques :

• Pression nominale : PFA 16
• Normes : ISO 7005‑2, NF EN 545, ACS
• Écrous/rondelles : galvanisés
• Revêtement : époxy poudre ≥ 80 µm + capuchons boulons
• Température d’utilisation : 0 °C à +60 °C
• Poids : environ 6.6 kg

Applications :

• Transport et distribution d'eau,
• Pompage, traitement, stockage,
• Réseau de protection incendie,
• Réseau d'irrigation,
• Réseau d'assainissement et d'évacuation d'eaux pluviales.
