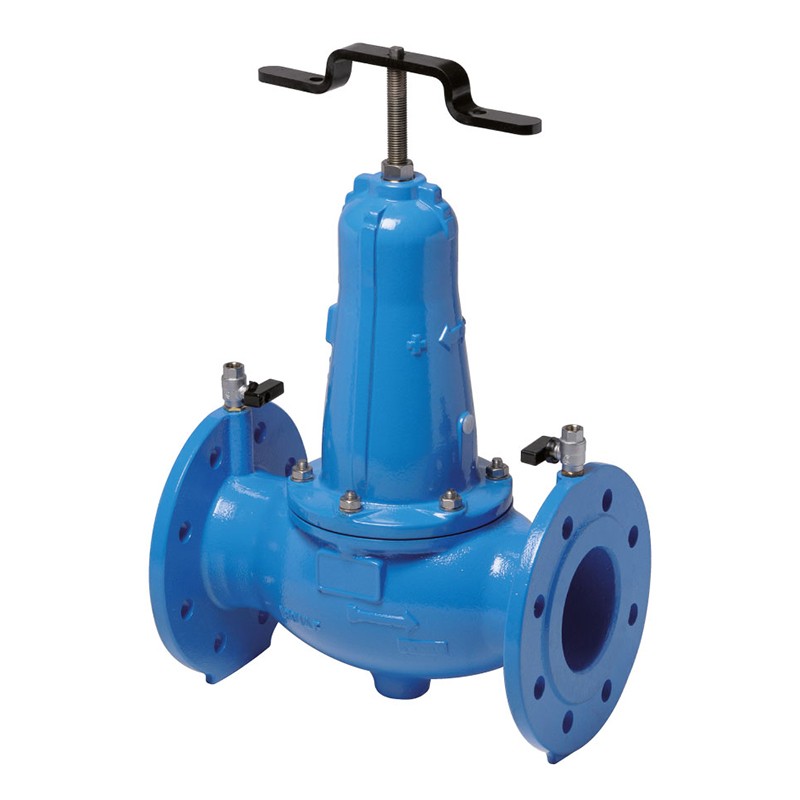

Stabilisateur de pression MONOSTAB aval DN50 perçage 40/50 PFA16 K1 05 BAYARD

Le MONOSTAB DN50 perçage 40/50 maintient une pression constante en aval, en réduisant la pression d’alimentation plus élevée du réseau amont. Il compense automatiquement les variations de pression ou de débit en amont pour garantir une pression stable en sortie.

L’appareil garantit une pression stable, constante et maîtrisée, protégeant efficacement les appareillages sensibles (compteurs, vannes, surpresseurs) et assurant le bon fonctionnement des réseaux étagés.

Ce modèle est particulièrement adapté aux installations d’eau potable (AEP), aux postes d’irrigation, aux bouclages industriels et aux réseaux de distribution ou de protection incendie.

Caractéristiques techniques

• DN : 50
• PFA : 16
• Perçage de bride : 40/50
• Plage de réglage aval (ressort A) : 1.5 à 6 bar
• Pression minimale amont : 2 bar
• Température de service : +1°C à +65°C
• Répétabilité du réglage : ± 0.1 bar
• Certification ACS

Remarque technique - perçage mixte 40/50

Le perçage 40/50 indique une bride universelle compatible avec les entraxes ISO des DN40 et DN50 selon ISO 7005-2 PN10/16. Ce montage mixte permet d’installer la vanne sur les deux diamètres sans adaptateur, simplifiant les remplacements et la maintenance sur site.

Principe de régulation

Le Monostab K1 05 est équipé d’un clapet équilibré piloté par une membrane à déroulement et un ressort de tarage.

Ce système à compensation intégrale le rend insensible aux variations de pression amont et de débit appelé.

Le fonctionnement est progressif :

• lorsque la pression en aval dépasse la consigne, la membrane se soulève et ferme partiellement le passage,
• si la pression diminue, le ressort agit pour rouvrir le clapet et rétablir la pression aval.

Le résultat est une régulation stable, sans oscillation, assurant une protection durable du réseau aval.

Conception et matériaux

Sa conception sans frottement ni risque de blocage garantit une haute fiabilité en fonctionnement continu.

• Corps et chapeau : fonte ductile EN-GJS-450-10, revêtement époxy par poudrage électrostatique (épaisseur 250 µm minimum), agréé pour le contact avec l’eau potable (ACS).
• Membrane : élastomère toilé (CR – chloroprène), à déroulement total, sans point de contrainte ni frottement, assurant un fonctionnement souple et silencieux.
• Clapet et siège : inox, siège démontable pour maintenance sans dépose du corps.
• Visserie : inox A2, résistante à la corrosion et aux ambiances humides.
• Guidage supérieur : hors eau, évitant tout contact avec le fluide et tout risque d’encrassement.
• Guidage inférieur : revêtement antitartre, empêchant le grippage dû aux dépôts calcaires.
• Entretien : démontable par le haut, sans outillage spécifique, ni dépose de la conduite.

Avantages techniques

• Régulation stable et constante, sans influence de la pression amont.
• Insensible aux variations de débit appelé.
• Fonctionnement sans frottement, ni risque de blocage grâce à la membrane déroulante.
• Siège inox démontable pour maintenance rapide.
• Guidage supérieur hors eau et guidage inférieur antitartre pour fiabilité accrue.
• Revêtement époxy cataphorèse 250 µm agréé eau potable.
• Démontage par le haut, sans outillage ni dépose de la conduite.
• Fabrication certifiée ACS, adaptée aux réseaux d’eau potable et aux environnements exigeants.

Applications types

• Réseaux d’eau potable : stabilisation de la pression sur zones aval.
• Réseaux étagés ou zones à pression différenciée.
• Surpresseurs : stabilisation de la pression d’aspiration.
• Appareillages sensibles : protection de compteurs, régulateurs, vannes ou membranes.
• Réseaux d’irrigation et d’arrosage industriel.
• Installations de protection incendie (en régulation aval).
