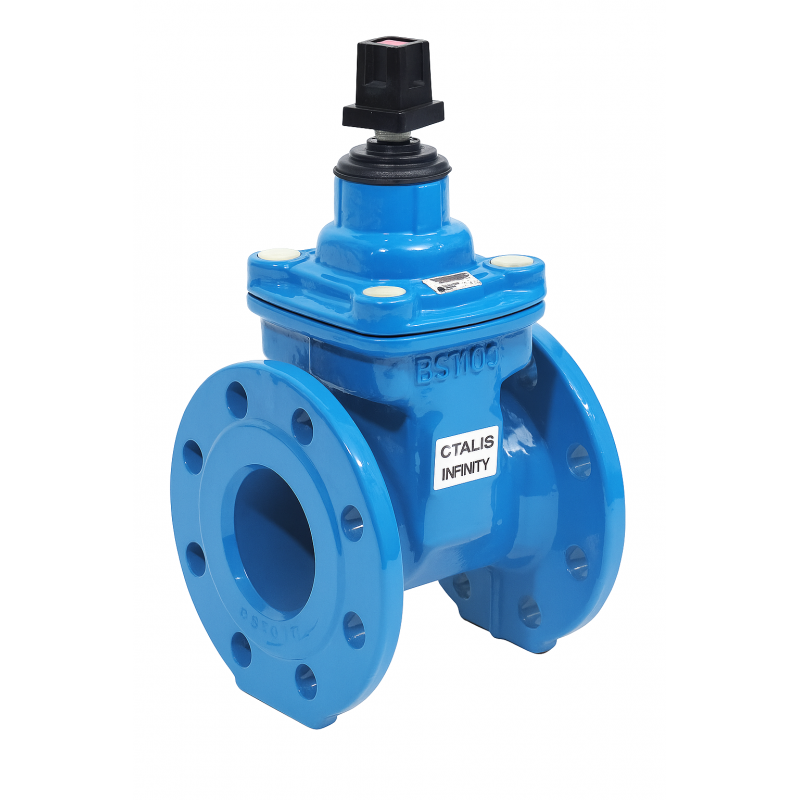

La vanne à opercule INFINITY C DN50 PN10/16 de BAYARD appartient à la dernière génération de robinets-vannes du groupe TALIS, alliant robustesse, fiabilité et facilité de manœuvre.
Sa conception conforme aux normes NF EN 1074-2 et EN 1171 garantit un service durable sur les réseaux de distribution d’eau potable, d’irrigation ou d’adduction industrielle.
Caractéristiques techniques :
- Brides ISO PN10/16 suivant EN 1092-2.
- PFA : 16 bar – température d’utilisation : -10 °C à +50 °C.
- DN : 50 mm
- PN : 10/16
- Longueur série F4 : 140 mm (EN 558)
- Couple de fermeture : ≈ 11,5 N·m
- Corps, chapeau et opercule en fonte ductile EN-GJS-500-7 assurant résistance mécanique et longévité.
- Obturateur entièrement revêtu d’EPDM vulcanisé, épaisseur renforcée sur les zones d’étanchéité pour une parfaite étanchéité même à faible pression.
- Tige en acier inoxydable 1.4021 à triple étanchéité, avec boîte à joints démontable sous pression.
- Revêtement époxy poudre intérieure/extérieure 250 µm conforme GSK, assurant une protection anticorrosion complète.
- Passage intégral pour un débit optimisé et des pertes de charge minimales.
- Fermeture sens horaire (FSH).
- Manœuvre : clé T ou volant (en option)
- Étanchéité : élastomère EPDM
- Conforme ACS pour contact eau potable.
Avantages techniques :
- Faibles couples de manœuvre grâce à ses guides mâles composites.
- Système à baïonnette breveté à 3 clavettes de verrouillage, assurant sécurité et démontage rapide.
- Étanchéité de classe A selon NF EN 12266-1, testée à 25 bar.
- Boulonnerie protégée, sans entretien, préparation pour motorisation ISO 5210 F10.
Usages et installation :
- Idéale pour le sectionnement sur réseaux d’eau enterrés ou aériens : adduction, distribution, réservoirs, poteaux incendie, stations de pompage, conduites d’irrigation et ouvrages industriels.
- La série courte F4 facilite l’intégration dans des espaces réduits ou lors de rénovations de canalisations existantes.
- Montage toutes positions (verticale, horizontale, oblique), indépendamment du sens d’écoulement.
