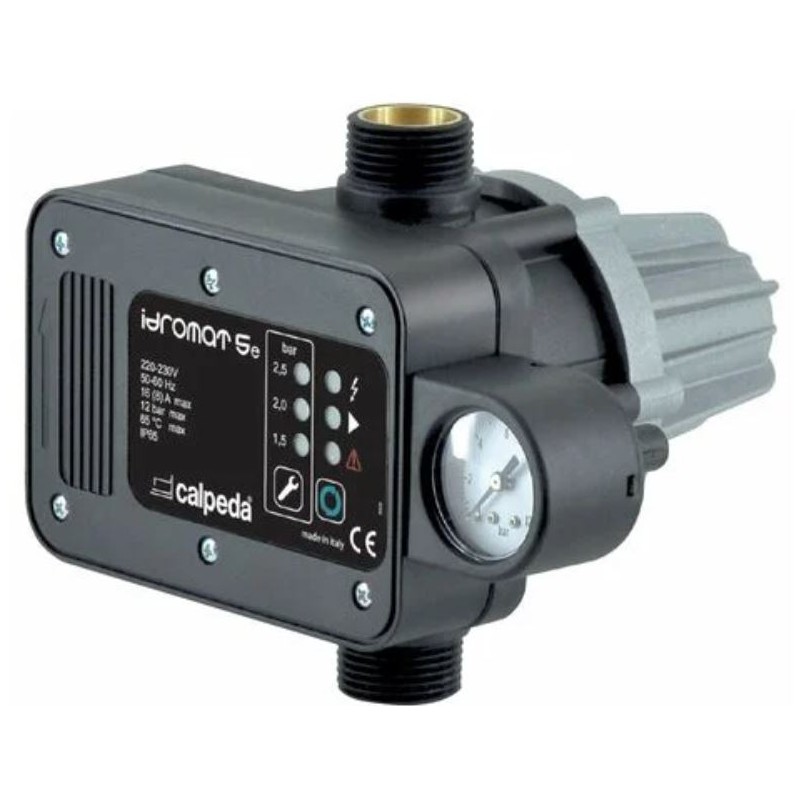

Régulateur électronique de pompe IDROMAT 5-12 CALPEDA

Le contrôleur électronique IDROMAT 5-12 commande le démarrage automatique de la pompe à l’ouverture de n’importe quel robinet ou vanne de l’installation, ainsi que l'arrêt automatique de la pompe à eau lors de la fermeture de n'importe quel robinet ou vanne de l'installation. Quand la pompe à eau démarre, elle continue à fonctionner lorsque le robinet est ouvert, en transmettant le débit nécessaire au réseau, à une pression constante en fonction des caractéristiques de la pompe.

Caractéristiques techniques

• Alimentation: 230 V ± 10%
• Intensité maxi: 16 (8) A (1,5 kW)
• Indice de protection: IP 65
• Température max. de l’eau: 65°C
• Débit max.: 10.000 l/h
• Pression d’enclenchement: 1,2 bar
• Pression de service max.: 12 bar
• Attestation de Conformité Sanitaire

Caractéristiques de construction

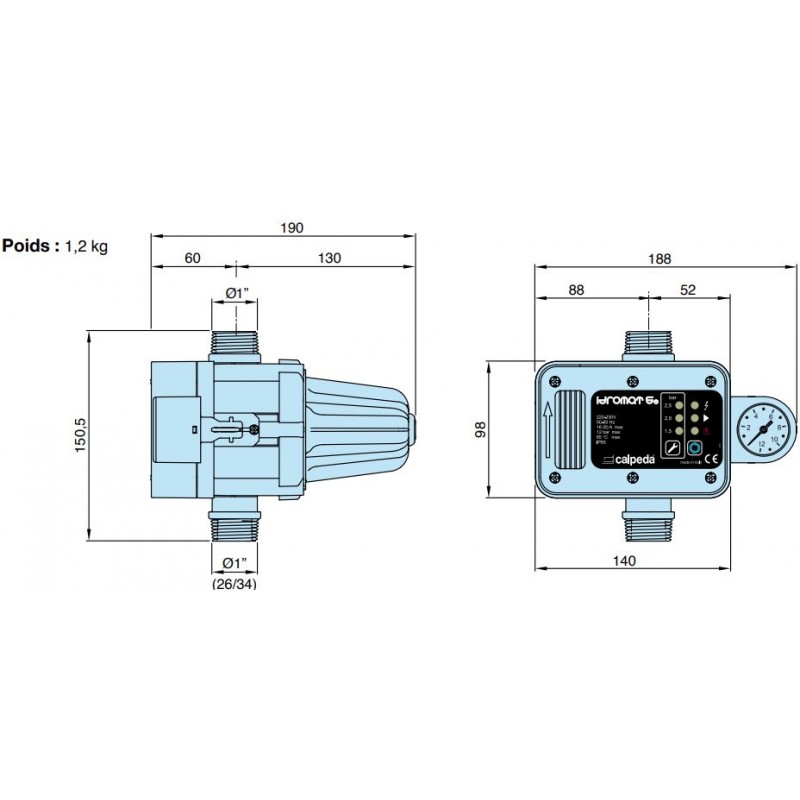

• Raccordement hydraulique – Entrée mâle G 1”
• Raccordement hydraulique – Sortie male G 1”
• Clapet de non-retour spécial avec une action contre les coups de bélier
• Système de sécurité contre le fonctionnement à sec.
• Manomètre
• Poussoir manuel de mise en service (RESET )
• Témoin lumineux de tension (POWER )
• Témoin lumineux de fonctionnement de la pompe (ON )
• Témoin lumineux d’activation du système de sécurité (FAILURE )

Raccordement hydraulique

Avant le raccordement hydraulique, s’assurer que la pompe est correctement amorcée.
L'IDROMAT doit toujours être installé en position horizontale avec la flèche façonnée vers le haut, en raccordant le refoulement (filetage mâle G 1") directement à la pompe et la sortie (filetage mâle G 1") au réseau.

Attention :

• Ne pas installer de clapet de non-retour sur la sortie de l'IDROMAT.
• Il est recommandé d’installer une vanne d’isolement à boisseau sphérique sur la sortie de l’appareil pour isoler le groupe, pompe-IDROMAT, du réseau.
• Il est également recommandé d’utiliser un tuyau pour connecter la sortie de l’appareil au système.
• Si la pression de refoulement à l’IDROMAT excède 12 bars, veuillez installer un réducteur de pression entre la pompe et l’IDROMAT.
• La pression maximale produite par la pompe doit être normalement de 1 bar au-dessus de la pression de démarrage prédéfinie de l’appareil.
• En particulier, la pression réelle de la pompe et la colonne d’eau doivent être vérifiées par rapport à la pression de démarrage.
