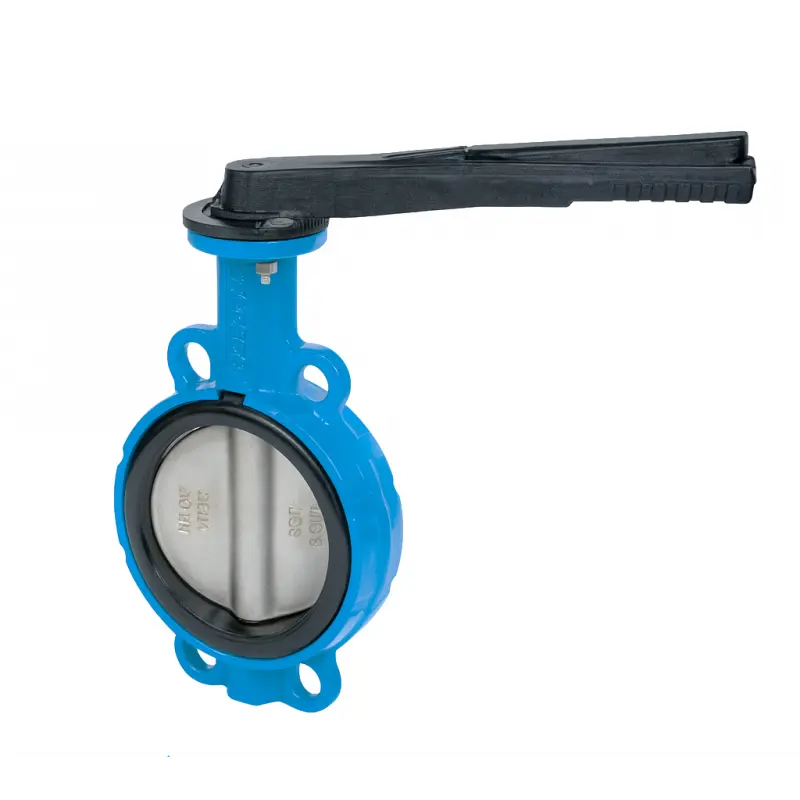

Vanne papillon WAFER DN125 PN10/16 - BAYARD

La vanne papillon WAFER DN125 PN10/16 BAYARD est une solution d'isolement performante destinée aux réseaux d'eau potable, d'eau industrielle, d'irrigation et aux installations de traitement des eaux. Son design centré permet une fermeture parfaitement étanche dans les deux sens de circulation, tout en conservant un encombrement réduit pour une intégration aisée entre brides normalisées.

Le corps en fonte revêtu d'une peinture époxy protège durablement la vanne contre la corrosion, tandis que la manchette EPDM assure l'étanchéité entre le corps, le papillon et les brides sans nécessiter de joints supplémentaires. Le papillon est monté sur un axe en acier inoxydable AISI 420 garantissant robustesse, précision de manœuvre et excellente résistance à l'usure.

Grâce à sa conception WAFER, cette vanne s'installe directement entre brides EN1092 PN10/16. Sa faible longueur d'installation facilite son intégration dans les réseaux existants comme sur les installations neuves. La platine supérieure ISO 5211 permet également le montage de nombreux systèmes de commande : levier, réducteur manuel, servomoteur électrique ou vérin pneumatique selon les besoins de l'installation.

Pensée pour une maintenance simplifiée, la manchette est remplaçable et les composants en contact avec le fluide sont limités au papillon et au siège d'étanchéité. Cette conception réduit les coûts d'exploitation tout en assurant une excellente durée de vie.

Caractéristiques principales

• Vanne papillon centrée type WAFER
• Diamètre nominal : DN125
• Pression nominale : PN10 / PN16
• Installation entre brides EN1092 PN10/16
• Conforme EN593, EN1074-2 et EN558 Série 20
• Corps en fonte avec revêtement époxy anticorrosion
• Manchette EPDM assurant l'étanchéité intégrale
• Papillon centré
• Axe en acier inoxydable AISI 420
• Étanchéité bidirectionnelle
• Passage optimisé limitant les pertes de charge
• Platine normalisée ISO 5211
• Compatible avec levier, réducteur, actionneur électrique ou pneumatique
• Température standard jusqu'à +80 °C avec manchette EPDM (autres matériaux disponibles selon l'application).

Avantages

• Encombrement réduit
• Installation rapide entre brides
• Aucun joint de bride supplémentaire nécessaire
• Excellente protection anticorrosion
• Faible couple de manœuvre
• Maintenance facilitée grâce à la manchette interchangeable
• Large compatibilité avec différents systèmes d'actionnement
• Étanchéité totale conforme EN12266-1.

Applications

La vanne papillon WAFER DN125 BAYARD est particulièrement adaptée pour :

• Réseaux d'eau potable
• Stations de pompage
• Traitement des eaux
• Réseaux d'eau industrielle
• Irrigation agricole
• Réseaux de distribution d'eau
• Dessalement
• Installations CVC et réseaux hydrauliques industriels.
