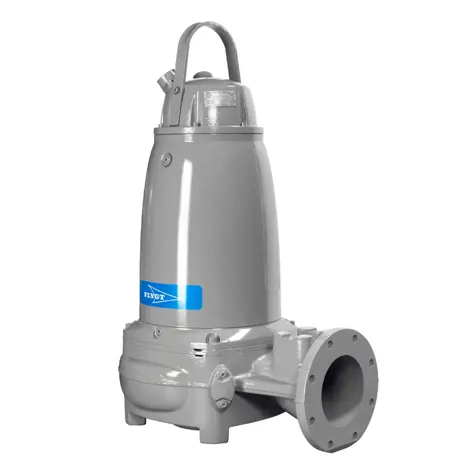

Électropompe submersible NT3202 MT 3 640

La Flygt NT 3202 MT 3~ 640 appartient à la série N 3000, développée pour les applications exigeantes de pompage des eaux usées. Sa technologie N repose sur une roue autonettoyante à 2 aubes : lorsqu'un déchet se présente sur le bord d'attaque d'une aube, sa géométrie inclinée contribue à le guider vers la périphérie de l'entrée afin de faciliter son évacuation à travers le corps de pompe. Cette conception vise à limiter l'accumulation de matières et à maintenir durablement les performances hydrauliques.

La pompe convient notamment au traitement des effluents bruts, eaux usées et boues pouvant contenir jusqu'à 8 % de solides. La documentation Flygt indique également que la technologie N permet de maintenir un pompage à haut rendement et annonce des économies d'énergie pouvant atteindre 25 % selon les conditions d'application.

Hydraulique adaptée aux installations à fort débit

Cette version MT 640 reçoit une roue en fonte grise de 376 mm de diamètre, avec une aspiration DN 250 et un refoulement DN 200. Sa courbe hydraulique ISO 9906 indique un débit maximal de 811,54 m³/h. À ce débit, la hauteur manométrique indiquée est de 5,3 m, tandis que la hauteur à débit minimal atteint 23,59 m.

Le point de rendement maximal (PRM) est particulièrement intéressant pour dimensionner l'installation : il se situe à 473,61 m³/h sous 13,41 m de HMT, pour un rendement de 82,09 %. La courbe de performances présentée page 4 permet également de visualiser l'évolution de la hauteur, du rendement, de la puissance absorbée et du NPSH requis en fonction du débit.

Motorisation triphasée 30 kW pour service continu

La NT 3202 MT 640 est équipée d'un moteur triphasé 30 kW, 400 V, 50 Hz, à 6 pôles, fonctionnant à une vitesse nominale de 970 tr/min. Son moteur est prévu pour un service continu S1 et bénéficie d'une isolation de classe H.

Le courant nominal est de 58 A. La documentation indique également un courant de démarrage direct de 320 A et un courant en démarrage étoile-triangle de 106,67 A. Le rendement moteur atteint 89,1 % à pleine charge et 90,2 % à 75 % de charge.

Installation verticale permanente à sec

La configuration présentée est prévue pour une installation T – Vertical Permanent, Dry, c'est-à-dire une installation verticale permanente à sec. Le plan dimensionnel de la page 6 montre un montage sur support, avec raccordement de refoulement DN 200 et entrée DN 250.

La conception de la série N peut recevoir différents systèmes de refroidissement selon la configuration, notamment un refroidissement en boucle fermée, par fluide pompé ou externe, afin de permettre l'exploitation du moteur en installation sèche. Le constructeur prévoit par ailleurs un capteur de fuite et un capteur de température moteur en standard.

Conception robuste pour les réseaux d'assainissement

La pompe associe ici une roue et une volute en fonte grise. La conception Flygt N utilise également un porte-à-faux d'arbre court destiné à réduire la déviation de l'arbre et les sollicitations exercées sur les roulements et l'étanchéité.

Le système d'étanchéité Active Seal est proposé avec des faces en carbure de tungstène (WCCR) ou carbure de silicium (SiC) selon le fluide pompé. Flygt indique également des roulements graissés à vie dimensionnés pour un minimum de 50 000 heures de fonctionnement ainsi qu'un câble moteur SUBCAB® conçu pour les applications submersibles.

Caractéristiques techniques principales

• Modèle : Flygt NT 3202 MT 3~ 640
• Série : N 3000
• Technologie hydraulique : roue N autonettoyante
• Nombre d'aubes : 2
• Diamètre de roue : 376 mm
• Matériau de la roue : fonte grise
• Matériau de la volute : fonte grise
• Aspiration : DN 250
• Refoulement : DN 200
• Puissance nominale moteur : 30 kW
• Max P2 indiqué : 24,14 kW
• Alimentation : triphasée 400 V
• Fréquence : 50 Hz
• Vitesse nominale : 970 tr/min
• Courant nominal : 58 A
• Classe d'isolation : H
• Service : S1
• Débit maximal : 811,54 m³/h
• Hauteur à Qmax : 5,3 m
• Point de rendement maximal : 473,61 m³/h à 13,41 m
• Rendement au PRM : 82,09 %
• Température maximale du fluide : 40 °C
• Installation : verticale permanente à sec
• Version antidéflagrante : non
• Poids de la pompe indiqué sur le plan : 545 kg
• Courbe de performances : ISO 9906
