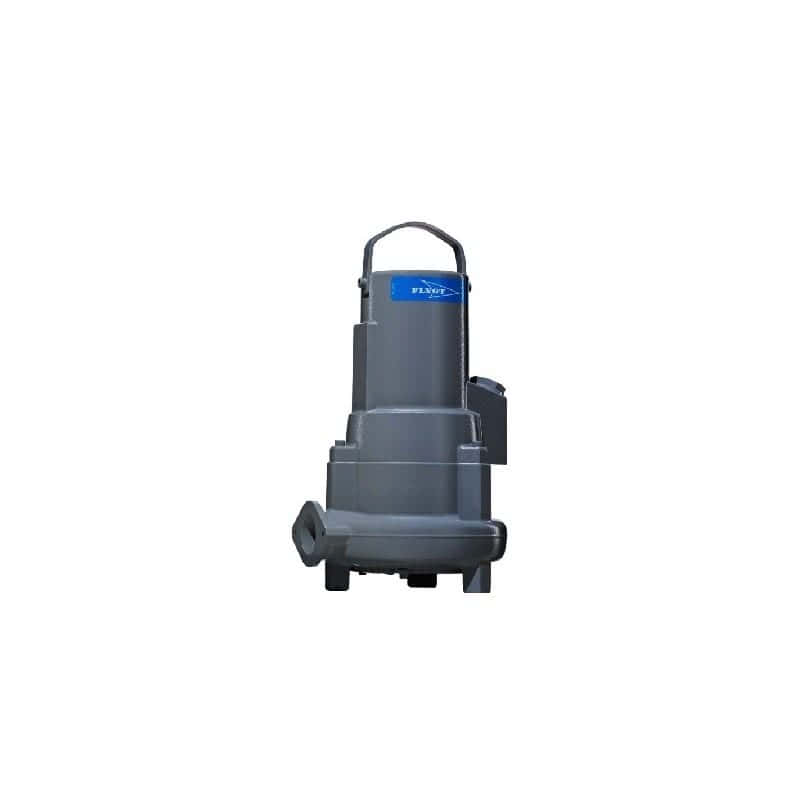

Pompe de relevage Flygt NX 3069 SH 272
Pompe submersible de relevage Flygt NX3069 SH 272 Tri nouvelle génération pour eaux chargées avec une fiabilité et un rendement élevé. Installation relevable sur pied d'assise avec barres de guidage (version NP3069) ou posée sur socle avec coude de refoulement (version NS)
| Alimentation (V): Triphasée 400 |
| Débit max (m³/h): 50 |
| DN entrée (mm): 2", 50 x 60 |
| DN sortie (mm): 50 |
| HMT max (mCE): 19 |
| Puissance (kW): 1.7 |
Référence:
30691600005
Votre snippet dynamique sera affiché ici...
Ce message s'affiche parce que vous n'avez pas défini le filtre et le modèle à utiliser.
Accessoires - Pompe de relevage Flygt NX 3069 SH 272
Partie Hydraulique
- Sortie bride percée DN 50 avec glissière pour montage sur barres ou socle&coude pour la version mobile (à commander séparémment, cf ci-dessous)
- Roue : large choix de roues pour différentes applications et performances (roue N autonettoyante, roue D vortex, roue M grinder broyeuse, roue F dilacératrice).
- Garnitures mécaniques: deux garnitures mécaniques, intérieure et extérieure, séparées par un bac à huile.
- Arbre : fait partie intégrante du rotor. Il est en acier inoxydable.
- Roulements à billes: le roulement auxiliaire du rotor est à une seule rangée de billes, tandis que le roulement principal est à deux rangées de billes à contact oblique.
- Bac à huile : L’huile lubrifie et refroidit les garnitures mécaniques, et sert de barrage entre la volute et le moteur électrique.
Partie Moteur
- Moteur monophasé ou triphasé à rotor en court-circuit, 50 ou 60 Hz.
- Démarrage direct ou étoile-triangle.
- Le moteur peut fonctionner de manière continue ou intermittente avec un maximum de 15 démarrages par heure, régulièrement espacés.
- Les moteurs Flygt sont testés en conformité avec la directive IEC 34-1.
- Le stator est isolé classe F
- Sous l’angle de l’élévation de température, le moteur peut par ailleurs supporter des variations de tension de ± 10% à condition de ne pas fonctionner alors à pleine charge.
- En ce qui concerne la différence de tension entre les phases, elle ne doit pas dépasser 2%.
Equipement de surveillance
- Des thermosondes reliées en série sont incorporées au stator.
Utilisation standard
- Température du liquide: max. 40°C (104°F). La pompe ne peut fonctionner à pleine charge que si lelogement du stator est immergé jusqu’à mi-hauteur au moins.
- La pompe peut être équipée pour utilisation dans des liquides dont la température atteint 90°C (195°F). Aux
- températures élevées, elle doit être complètement immergée pour pouvoir fonctionner à pleine charge.
- En ce qui concerne la version Ex, la température maxi autorisée est de 40°C (104°F).
- Densité du liquide: max. 1100 kg/m3 (9,2 livres/US gallon).
- pH du liquide: 5.5 – 14(pompes en fonte) 3–14 (pompes en acier inoxydable).
- Profondeur d’immersion: max. 20 m (65 ft).
Applications
Selon la partie hydraulique dont elle est équipée, la pompe est prévue pour le pompage
- d’eaux usées,
- de lisier liquide,
- de boues,
- d’eaux de drainage,
- d’eaux d’égout contenant des solides qu’il est nécessaire de déchiqueter.
La pompe ne doit pas être utilisée dans des liquides fortement corrosifs.
La pompe peut faire l’objet d’une installation permanente ou mobile dans un puisard.
Documents téléchargeables
