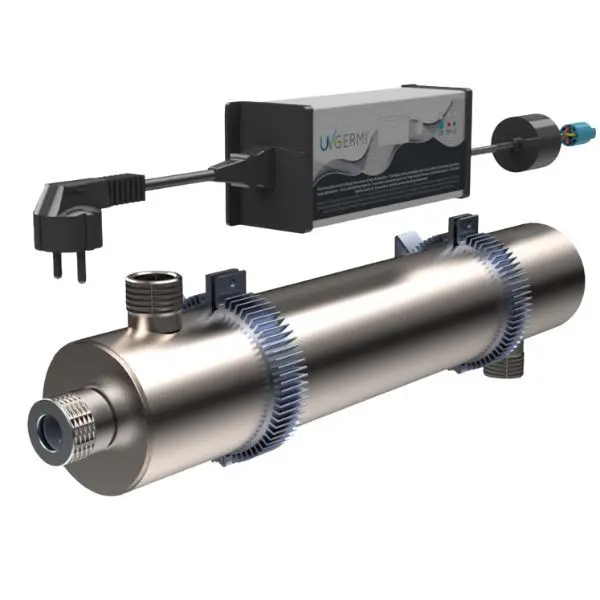

Réacteur UVSTART W48 E/S 1"-3/'4" UVGERMI

Le UVSTART W48 de UVGERMI est un réacteur ultraviolet destiné au traitement microbiologique des eaux présentant une contamination bactérienne. Il convient notamment au traitement de l’eau de forage, de puits, de source ou d’adduction, pour les installations domestiques, agricoles ou professionnelles nécessitant une désinfection de l’eau sans injection de désinfectant chimique.

Le principe repose sur une lampe UV basse pression qui émet un rayonnement germicide à une longueur d’onde d’environ 254 nm. L’eau traverse la chambre en inox et est exposée au rayonnement UV, permettant l’inactivation des micro-organismes sensibles aux ultraviolets. Pour garantir la potabilisation, l’eau doit toutefois être chimiquement et physiquement potable avant son passage dans le réacteur UV.

Une lampe UV 48 W pour les installations à petit débit

Le réacteur reçoit une lampe UV de 48 W protégée du contact direct avec l’eau par une gaine en quartz. La lampe présente une durée de vie utile annoncée de 16 000 heures, soit jusqu’à 2 ans, dans la limite de 5 démarrages par 24 heures. Le coffret électrique assure son alimentation et permet de surveiller son fonctionnement grâce aux voyants, à l’alarme et au compteur de durée de vie.

Le débit admissible dépend directement de la transmittance UV de l’eau. Pour une dose de traitement de 40 mJ/cm², la notice indique :

• 2,6 m³/h à 98 % de transmittance ;
• 2,5 m³/h à 95 % ;
• 2,3 m³/h à 90 %.

Le dimensionnement doit donc tenir compte non seulement du débit de l'installation, mais également de la qualité optique de l'eau à traiter.

Chambre de traitement en inox 304

Le corps cylindrique du UVSTART W48 est réalisé en inox alimentaire 304 TP. La lampe est placée à l’intérieur d’une gaine en quartz qui l’isole électriquement et thermiquement de l’eau tout en laissant passer le rayonnement UV.

Le réacteur accepte une pression maximale de service de 6 bar. Ses raccordements hydrauliques combinent un filetage 3/4" femelle (20/27) et un filetage 1" mâle (26/34) sur les embouts d'entrée et de sortie, ce qui facilite son raccordement à différents réseaux.

Caractéristiques techniques principales

• Marque : UVGERMI
• Modèle : UVSTART W48
• Technologie : désinfection de l’eau par ultraviolets
• Chambre de traitement : inox alimentaire 304 TP
• Nombre de lampes : 1
• Puissance électrique de la lampe : 48 W
• Longueur d’onde germicide : environ 254 nm
• Durée de vie utile de la lampe : 16 000 h / 2 ans
• Dose UV de référence : 40 mJ/cm²
• Débit : jusqu’à 2,6 m³/h à 40 mJ/cm², selon transmittance
• Pression maximale de service : 6 bar
• Raccordements : 3/4" femelle / 1" mâle
• Alimentation : 230 V – 50/60 Hz
• Longueur du réacteur : 553 mm
• Diamètre extérieur du réacteur : environ 90 mm
• Installation : horizontale ou verticale
• Gaine de protection de lampe : quartz

Coffret électrique avec surveillance de la lampe

Le coffret électronique facilite le contrôle du système UV. Il comprend un voyant vert de fonctionnement, un voyant rouge de défaut, une alarme sonore ainsi qu'un compteur permettant de suivre la durée de fonctionnement et l'échéance de remplacement de la lampe.

Ce dispositif permet d’identifier rapidement un défaut de lampe ou de ballast et d’anticiper la maintenance, un point particulièrement important puisque l’émission germicide d’une lampe UV diminue avec son vieillissement.

Installation horizontale ou verticale

Le UVSTART W48 s’installe sur la canalisation principale d’alimentation en eau et peut être monté horizontalement ou verticalement. L’entrée d’eau doit toujours être positionnée sur le piquage le plus bas du réacteur, avec une sortie par le point haut, afin de remplir correctement la chambre et d’éviter l’accumulation d’air.

Deux supports en aluminium permettent la fixation murale et participent également à la dissipation thermique du réacteur.

Un dégagement suffisant doit être conservé du côté de la lampe afin de permettre son extraction et l’entretien de la gaine en quartz. La documentation technique prévoit également la possibilité de rendre le réacteur facilement démontable lorsque ce dégagement ne peut pas être respecté.

Une préfiltration recommandée avant le traitement UV

L’efficacité d’un traitement UV dépend fortement de la limpidité et de la transmittance de l’eau. Les matières en suspension peuvent réduire la pénétration du rayonnement et protéger certains micro-organismes de son action.

Une filtration mécanique en amont est donc fortement recommandée. La notice de mise en service préconise une filtration à 25 µm maximum avant le réacteur. Une mesure de transmittance à 254 nm est également conseillée afin de vérifier qu’elle est supérieure à 90 %.

Le traitement UV n’a pas vocation à corriger les paramètres physico-chimiques de l’eau. En présence de fer, manganèse, turbidité, coloration ou autres paramètres incompatibles avec le traitement, un prétraitement approprié doit être mis en place.

Maintenance simplifiée

L’entretien courant concerne principalement la lampe UV, la gaine en quartz et ses joints d’étanchéité. La lampe doit être remplacée au plus tard après 16 000 heures ou 2 ans, même si elle s’allume encore, car son efficacité germicide diminue avec le temps.

La gaine en quartz doit être contrôlée et nettoyée au minimum une fois par an. Un dépôt de calcaire ou d'autres salissures sur sa surface réduit la transmission des UV et donc les performances de désinfection. Les joints sont à contrôler et à remplacer lors des opérations de maintenance conformément aux préconisations du fabricant.
