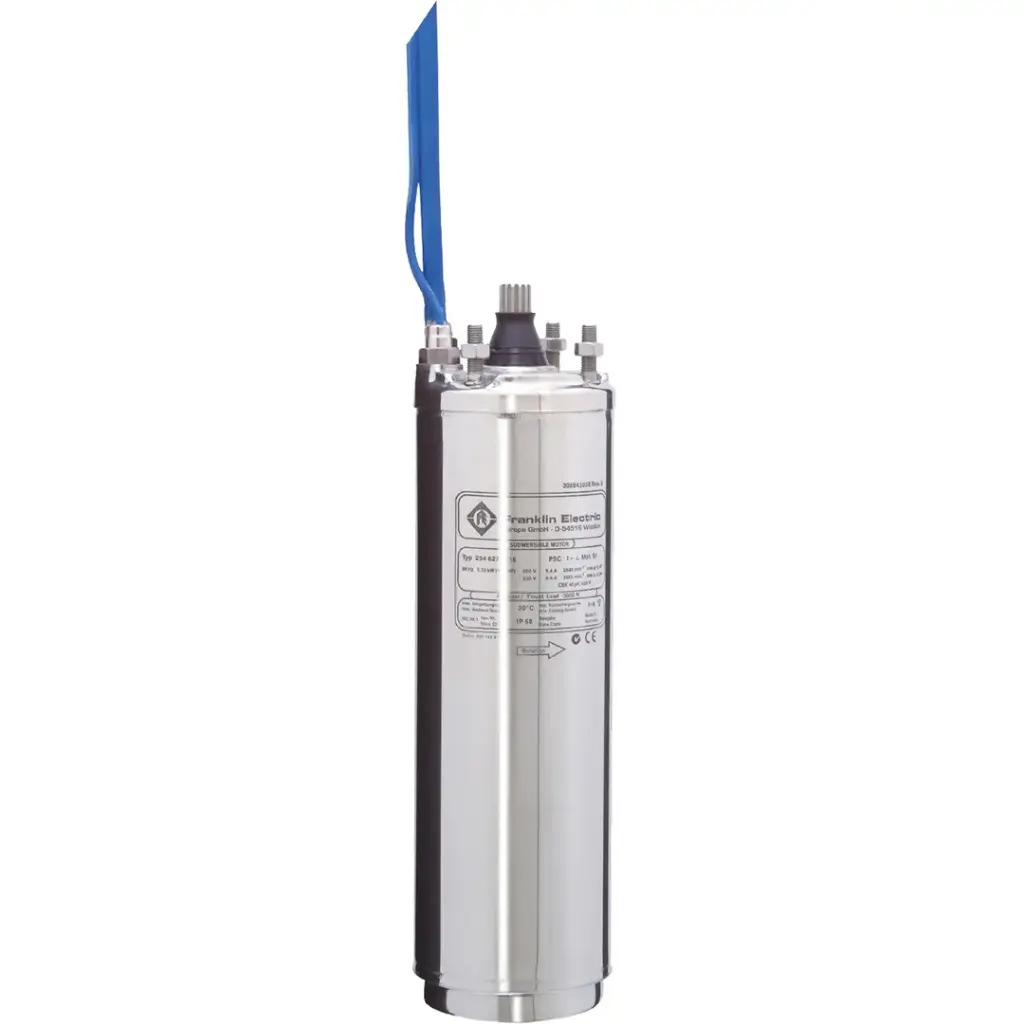

Moteur pour pompe forage 4''4 KW T400V + Amorce - FRANKLIN ELECTRIC

Le moteur immergé FRANKLIN ELECTRIC 4" 4 kW triphasé 400 V est destiné à la motorisation des pompes de forage de diamètre 4 pouces. Installé directement sous l’hydraulique de la pompe, il assure son entraînement en immersion pour les applications de captage et de transfert d’eau.

Sa conception à bain d’eau est spécifiquement prévue pour une utilisation immergée. Le refroidissement du moteur est assuré par l’eau circulant autour de son enveloppe : lors du dimensionnement et de l’installation, il est donc essentiel de respecter les conditions de refroidissement préconisées par le fabricant.

L’accouplement aux dimensions NEMA facilite l’association du moteur avec une hydraulique de pompe de forage compatible avec ce standard. Cette conception permet notamment d’utiliser le moteur dans le cadre du montage d'une nouvelle pompe ou du remplacement d'une motorisation existante, sous réserve de vérifier la puissance requise, l'accouplement et les caractéristiques électriques de l'installation.

Avec une puissance restituée P2 de 4 kW et une alimentation triphasée 400 V, cette version est adaptée aux installations professionnelles, agricoles et collectives nécessitant un fonctionnement régulier. Elle peut notamment être utilisée pour l’alimentation en eau depuis un forage, l’irrigation, l’arrosage, la constitution d’un groupe de surpression ou différentes applications de transfert d’eau.

Le moteur est fourni avec une amorce de câble électrique de 2,5 m. Cette amorce permet de réaliser la liaison avec le câble d’alimentation remontant jusqu’au coffret électrique. La jonction doit être réalisée avec un système parfaitement étanche et adapté à une immersion permanente.

Caractéristiques principales :

• Marque : FRANKLIN ELECTRIC
• Type : moteur immergé pour pompe de forage
• Diamètre nominal : 4"
• Puissance restituée P2 : 4 kW
• Alimentation : triphasée 400 V
• Fréquence : 50 Hz
• Technologie : moteur à bain d’eau
• Type de moteur : asynchrone 2 pôles
• Indice de protection : IP68
• Classe d’isolation : B
• Service : continu S1
• Accouplement : dimensions conformes au standard NEMA
• Enroulements : encapsulés dans la résine
• Amorce de câble : 2,5 m
• Température maximale du liquide : 35 °C
• Profondeur maximale d’immersion : 100 m
• Nombre maximal de démarrages : 20 par heure, à intervalles réguliers
• Vitesse minimale de circulation de l’eau pour le refroidissement : 8 cm/s

Applications courantes :

• Pompes immergées pour forage 4"
• Captage d’eau souterraine
• Adduction et alimentation en eau
• Irrigation agricole
• Arrosage
• Installations de surpression
• Alimentation de réservoirs
• Applications professionnelles et collectives de pompage

Conseils d’installation

Avant le montage, il convient de vérifier que l’hydraulique de la pompe est compatible avec un moteur 4" à accouplement NEMA et qu’elle nécessite bien une puissance de 4 kW.

Le moteur étant refroidi par l’eau qui circule autour de son enveloppe, une circulation suffisante doit être maintenue pendant le fonctionnement. Lorsque les conditions du forage ne permettent pas d'obtenir la vitesse d'eau nécessaire autour du moteur, l'installation d'une chemise de refroidissement peut être requise.

Le raccordement électrique doit être effectué en tenant compte de l’alimentation triphasée 400 V, de la puissance du moteur et de la longueur totale du câble. Une protection électrique correctement dimensionnée contre les surcharges, les défauts de phase et les courts-circuits est indispensable.
