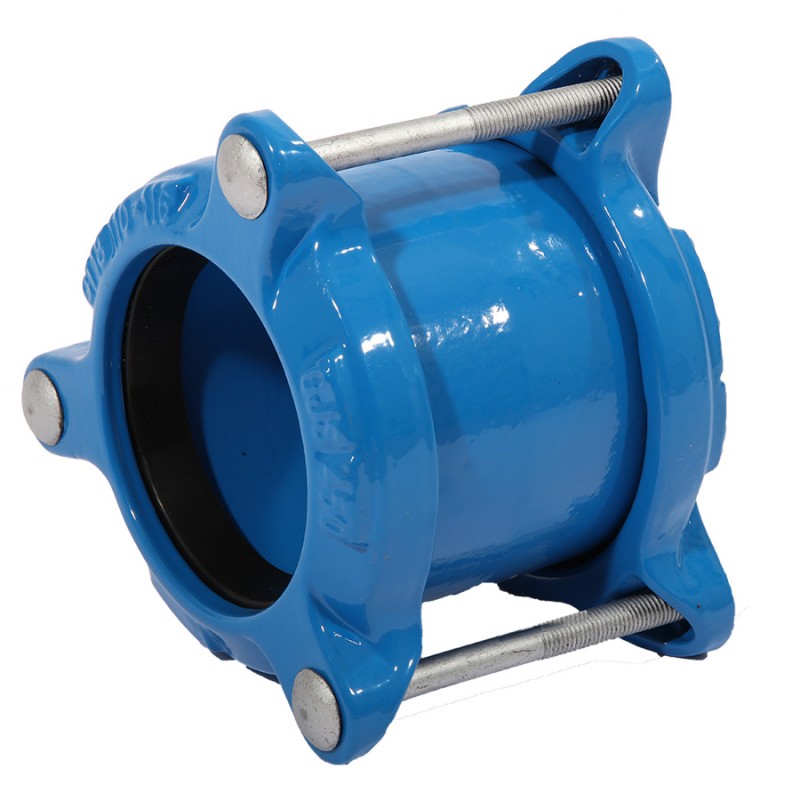

Manchon GIBAULT PLUS GT7 DN50 - BAYARD
Raccord de réparation et de jonction GIBAULT PLUS GT7 DN50 BAYARD, conçu pour tuyaux PVC-U et tuyaux acier. Étanchéité par double joint EPDM, corps en fonte ductile revêtu epoxy, adapté aux réseaux d’eau sous pression jusqu’à 16 bar.
| Conformité: ACS |
| DN (mm): 50 |
Référence:
053401
Accessoires - Manchon GIBAULT PLUS GT7 DN50 - BAYARD
Le manchon GIBAULT PLUS GT7 DN50 BAYARD est un raccord mécanique, destiné à la jonction, réparation ou prolongation de conduites en PVC-U et acier.
Son système de grippage par segments en inox assure la tenue mécanique et empêche tout déboîtement, même sous pression ou à la suite de coups de bélier.
Le corps du manchon, en fonte ductile EN-GJS-450-10, est revêtu d’un époxy thermodurci (épaisseur ≥ 250 µm) garantissant une protection anticorrosion durable.
Caractéristiques techniques
- Pression nominale (PFA) : 16 bar
- Diamètre nominal : DN50
- Plage d'utilisation : 46 mm à 51 mm
- Corps : fonte ductile EN-GJS-450-10
- Joints : EPDM conformes à EN 681-1 (eau potable)
- Segments de verrouillage : inox AISI 304
- Boulonnerie : acier zingué ou revêtu Géomet
- Revêtement : époxy poudre RAL 5015 – 250 µm
- Température d’utilisation : 0 °C à +60 °C
- Déviation angulaire admissible : ± 6°
- Type de tubes compatibles : PVC-U, acier
Installation et compatibilité
- La conception allongée du GT7 facilite le centrage des tuyaux lors des opérations de pose ou de réparation.
- Aucune découpe spécifique n’est requise : le manchon se positionne directement sur la canalisation existante.
- Compatible avec les tubes PVC-U à emboîtement lisse, mais aussi avec les conduites acier dans la même gamme de diamètres extérieurs.
- La plage de serrage assure un contact homogène sur le tuyau, compensant de légères ovalisations ou défauts de surface.
- Montage simple par serrage unilatéral des boulons de bride.
Domaines d’application
Le manchon GIBAULT PLUS GT5 DN50 s’utilise sur les réseaux :
- de distribution d’eau potable,
- de refoulement de pompes ou de stations de relevage,
- de réseaux incendie (AEP / DECI),
- de process industriels (eaux claires ou légèrement chargées).
Avantages
- Polyvalence matériaux : compatible PVC-U, acier.
- Étanchéité totale grâce au double joint EPDM comprimé.
- Protection anticorrosion renforcée par revêtement epoxy épais.
- Installation rapide sans outils spécifiques.
- Déviation angulaire ± 6° permettant un montage souple et ajustable.
