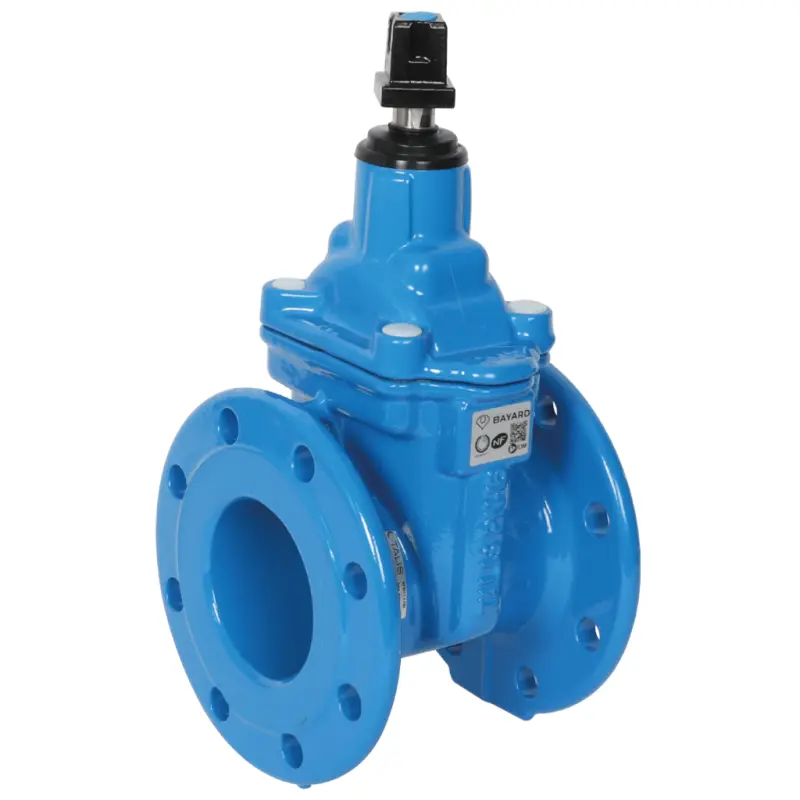

Robinet vanne Infinity série courte Eau usées B1 22 FSH DN150 PN10/16

Le robinet-vanne Infinity B1 22 série courte F4 DN150 est destiné aux installations d'assainissement, aux réseaux d'eaux usées et aux applications en eau de mer nécessitant un équipement de sectionnement fiable et durable.

Sa conception repose sur un corps en fonte ductile revêtu d'une peinture époxy de 250 µm minimum, associée à un opercule entièrement vulcanisé en NBR, parfaitement adapté aux fluides chargés et aux environnements corrosifs. La vis de manœuvre en acier inoxydable AISI 316L ainsi que les éléments en cupro-aluminium renforcent encore sa résistance chimique et sa longévité.

Le système de guidage de l'opercule limite les frottements et réduit le couple de manœuvre, tandis que le passage intégral garantit un écoulement optimal sans restriction du diamètre nominal. La triple étanchéité de la tige, le système breveté de boîte à joints démontable et la protection intégrale de la boulonnerie contribuent à réduire les besoins de maintenance tout en assurant une parfaite fiabilité en service.

Applications

• Réseaux d'eaux usées
• Stations d'épuration
• Postes de relevage
• Réseaux d'assainissement
• Installations industrielles
• Réseaux d'eau de mer
• Stations de pompage
• Réseaux hydrauliques enterrés

Caractéristiques techniques

• Robinet-vanne Infinity série courte F4
• Référence : B1 22
• Diamètre nominal : DN150
• Pression nominale : PN10/16
• Fermeture sens horaire (FSH)
• Raccordement à brides EN 1092-2
• Corps et chapeau en fonte ductile EN-GJS-500-7
• Opercule entièrement revêtu NBR
• Passage intégral
• Vis de manœuvre inox AISI 316L (1.4404)
• Écrou et boîte à joints en cupro-aluminium CW307G
• Boulonnerie inox A4
• Revêtement époxy bleu GSK/RAL-GZ ≥ 250 µm
• Carré de manœuvre 30 mm
• Étanchéité conforme NF EN 12266-1 (taux A)
• Conforme NF EN 1074-2 et EN 1171
• Longueur série courte EN 558 F4
• Pression maximale de service : 16 bar

Les avantages

• Conçu spécifiquement pour les eaux usées et les milieux corrosifs.
• Excellente résistance à la corrosion grâce aux composants inox AISI 316L et à la boulonnerie A4.
• Opercule NBR parfaitement adapté aux effluents et aux eaux chargées.
• Passage intégral limitant les pertes de charge.
• Faible couple de manœuvre.
• Triple étanchéité de la tige.
• Revêtement époxy certifié GSK de forte épaisseur.
• Maintenance facilitée grâce à la boîte à joints démontable.
• Grande durée de vie même en environnement agressif.
