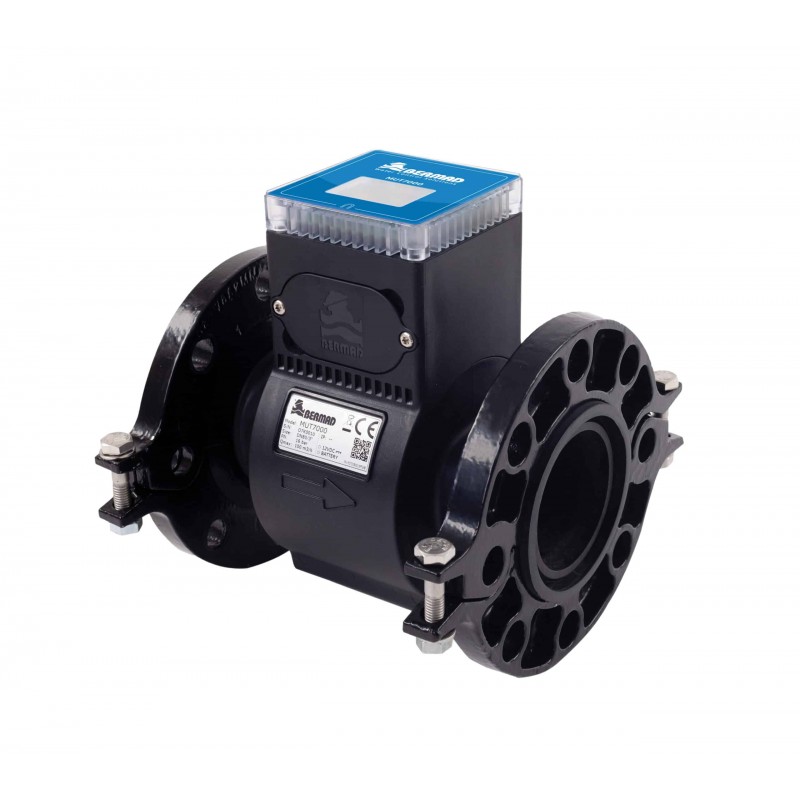

Compteur électromagnétique MUT7000 DN150 ISO 16 BERMAD

Le MUT7000 DN150 de Bermad/Euromag est un débitmètre électromagnétique DN150 (6″) optimisé pour des applications exigeantes telles que les grands réseaux AEP, l’irrigation intensive et les comptages fiscaux certifiés MID OIML R49‑1.

Son tuyau composite en polyamide renforcé fibre de verre est calibré pour une pression nominale de 16 bar et une plage de température de 0 à 80 °C, assurant une protection IP68 pour immersion jusqu’à 1,5 m. Il intègre trois électrodes en AISI 316L, avec électrode de mise à la terre intégrée, rendant inutile l’ajout d’anneaux de mise à la terre externes.

Doté d’un convertisseur mono-batterie (pile Lithium 3.6 V) assurant jusqu’à 10 ans d’usage, ou fonctionnant sur 12 V DC (<100 mA), il offre deux sorties SSR programmables, une sortie RS485 Modbus RTU et une communication Bluetooth intégrée. L’interface utilisateur se compose d’un écran LCD 8+6 chiffres, activé par une commande magnétique sans contact.

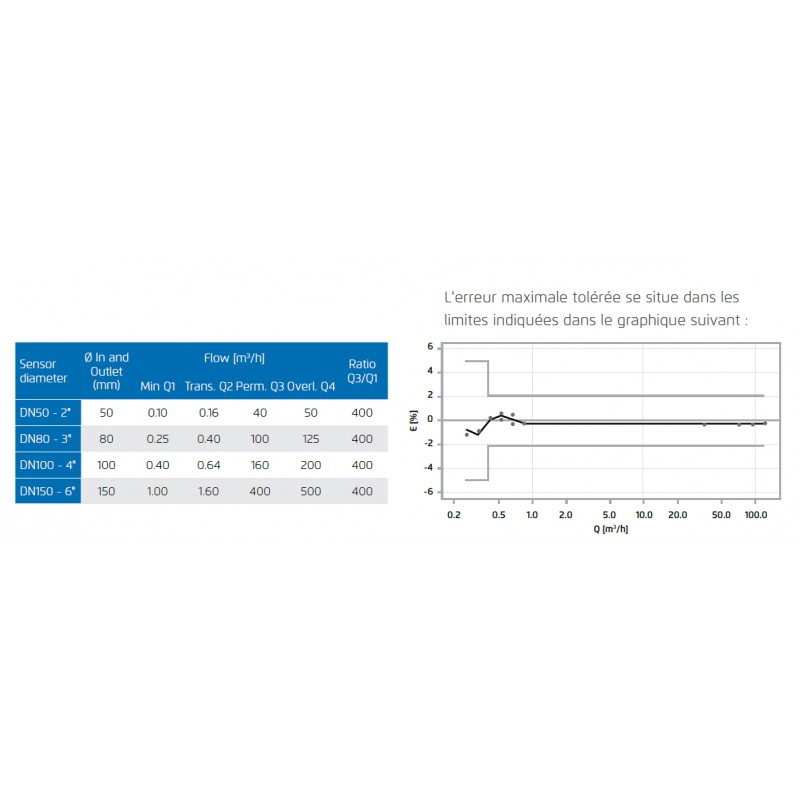

La configuration U0‑D0 permet une installation sans sections droites, même après vannes ou coudes, ce qui facilite l’intégration dans les réseaux urbains et les canalisations existantes. Sa plage de mesure étendue (Q4/Q1 = 400, de 1 m³/h à 500 m³/h) le rend adapté à des flux très variables.

Les fonctionnalités clés comprennent :

• Détection de tube vide, auto-diagnosticpermanent (vidange, température, batterie, communication),
• Mémoire interne de 100 000 enregistrements, programmables (1–120 min), avec 5 totalisateurs (2 positifs, 2 négatifs, 1 net) 
• Interface écran LCD magnétique 8+6 digits, avec icônes statut
• Compatible comptage fiscal, custody transfer, gestion DMA, contrôle des fuites et irrigation
• Raccord grooved Victaulic OGS, adaptateurs ISO PN16 / ANSI 150
• Installation possible horizontale, verticale ou inclinée

Caractéristiques techniques :

• Diamètre nominal : DN150 (6”)
• Pression nominale : 16 bar
• Plage de température fluide : 0 à 80 °C
• Température ambiante : -20 à +60 °C
• Précision : ±0,2 % ±2 mm/s
• Répétabilité : ±0,1 %
• Matériau corps : composite renforcé fibre de verre
• Électrodes : AISI316L (autres matériaux sur demande)
• Indice de protection : IP68 – immersion permanente (jusqu’à 1,5 m)
• Alimentation : batterie lithium 3.6V (10 ans) ou 12Vdc (100 mA)
• Consommation : 0,25W à 1W
• Sorties : 2 sorties passives SSR (1 programmable), isolation galvanique
• Communication : Bluetooth, RS485, Modbus RTU
• Interface utilisateur : Écran LCD, lecture magnétique + App mobile Mag-Net / logiciel Euromag Link
• Mémoire : 100 000 lignes d’enregistrement, intervalle de 1 à 120 min
• Mémoire interne : jusqu’à 100 000 lignes
• Certifications : MID 2014/32/EU, OIML R49-1:2013, CE
• Raccordement : Victaulic OGS (adaptable bride ISO PN16/ANSI 150)
• Installation : U0-D0, sens horaire ou vertical

Applications recommandées :

• Réseaux AEP – sectorisation et distribution
• Mesure des fuites d’eau
• Installations avec contraintes d’encombrement
• Systèmes de comptage en irrigation
• Comptage d’eau potable (MI-001 / OIML R49)
• Facturation et contrôle de consommation
