Alarme pour séparateurs d'hydrocarbures NivOil-CU/220 BAMO

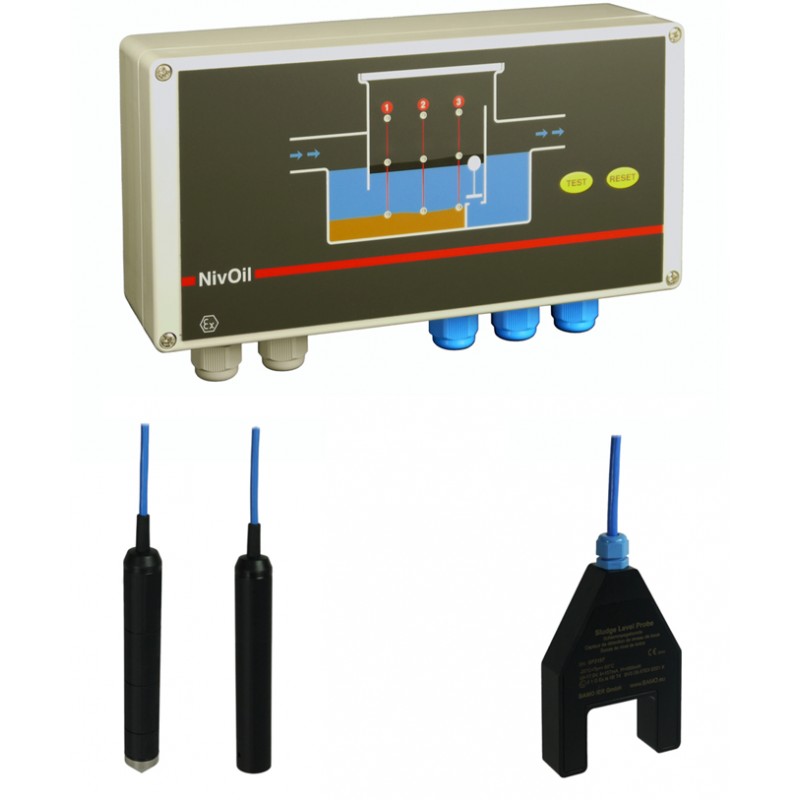

Relai NivOil-CU/220 permettant de raccorder 3 modèles de sondes indépendantes pour la surveillance du séparateur d'hydrocarbure. Les 3 sondes peuvent être raccordées indistinctement sur l'importe laquelle des trois entrées qui sont équipées d'une reconnaissance automatique. La LED correspondante à chaque fonction s'allume sur le canal raccordé à chaque sonde.

• Sonde d'huile : permet de détecter la couche d'huile liquide ou d'hydrocarbure flottant à la surface,
• Sonde de trop plein : permet de détecter un débordement,
• Sonde de boue : permet de détecter le niveau de boue qui se dépose au fond du séparateur.

Caractéristiques techniques :

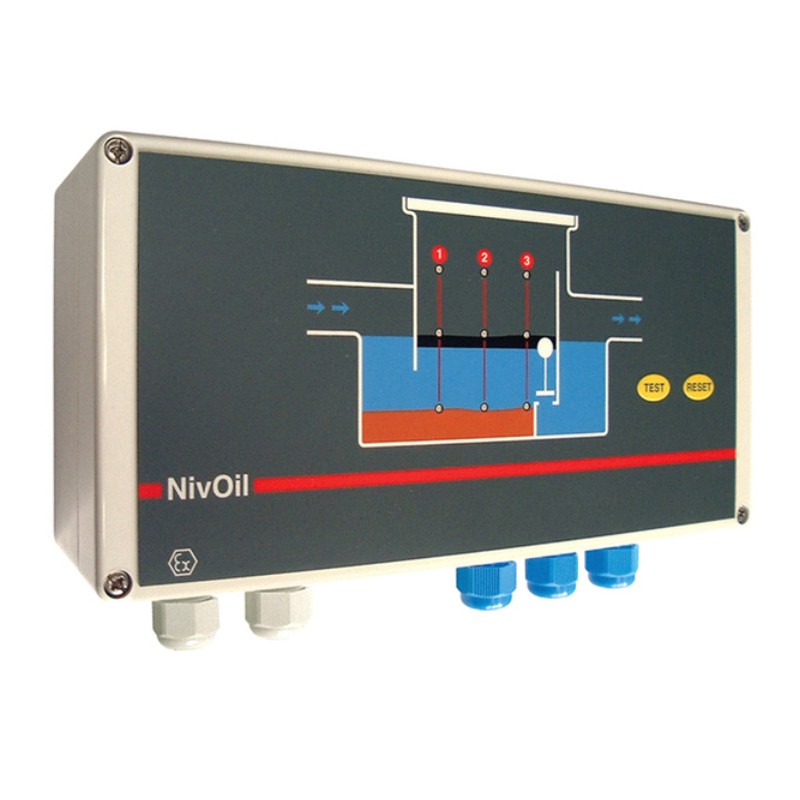

Unité de contrôle - NivOil-CU/220:

• L'appareil est équipé d'une alarme 70 dB pouvant être désactivé par un DIP,
• Puissance absorbée : environ 9 VA (3 sondes raccordées),
• Surveillance : contrôle de rupture de câble ou de court circuit,
• Interface de commande : 2 touche sur la face avant, pour test et acquittement d'alarme,
• Relais : 3 sorties relais, 230 VAC, 3 A, contacts inverseurs libre de potentiel,
• Signalisation : 1 LED de fonctionnement sur chaque canal - 1 LED d'alarme sur chaque canal - alarme sonore intégrée, inhibition par DIP,
• Température : -20°C à +60 °C,
• Certification ATEX BVS 07 ATEX E 090 (installation en zone dangereuse),
• Protection : IP65 selon EN 60529.

Sonde de couche d'hydrocarbures - NivOil-OP/10:

• Corps en PE-EL,
• Embout inox 316 L,
• Câble couleur bleu résistant  aux hydrocarbures. Raccordement sur bornier, longueur standard de 10 mètres. Conducteurs 2x1 mm². Circuit [C] environ 200nF/km et circuit [L] environ 1mH/km,
• Dimensions : env. Ø32x250 mm,
• Protection : IP68 selon EN 60529,
• Principe de mesure : PTC,
• Température : -20°C à +60 °C,
• Certification ATEX BVS 07 ATEX E 091 X.

Sonde de trop plein - NivOil-HP/10:

• Corps en PE-EL,
• Embout inox 316 L,
• Câble couleur bleu résistant aux hydrocarbures. Raccordement sur bornier, longueur standard de 10 mètres. Conducteurs 2x1 mm². Circuit [C] environ 200nF/km et circuit [L] environ 1mH/km,
• Dimensions : env. Ø32x230 mm,
• Protection : IP68 selon EN 60529,
• Principe de mesure : PTC,
• Température : -20°C à +60 °C,
• Certification ATEX BVS 07 ATEX E 092 X (installation possible en zone 0).

Sonde de niveau de boue - NivOil-SP/10:

• Corps en PVC,
• Câble couleur bleu résistant aux hydrocarbures. Raccordement sur bornier, longueur standard de 10 mètres. Conducteurs 2x1 mm². Circuit [C] environ 200nF/km et circuit [L] environ 1mH/km,
• Dimensions : env. 145x90x25 mm,
• Protection : IP68 selon EN 60529,
• Principe de mesure : Ultrasons,
• Température : -20°C à +60 °C,
• Certification ATEX BVS 07 ATEX E 021 X (installation possible en zone 0).
