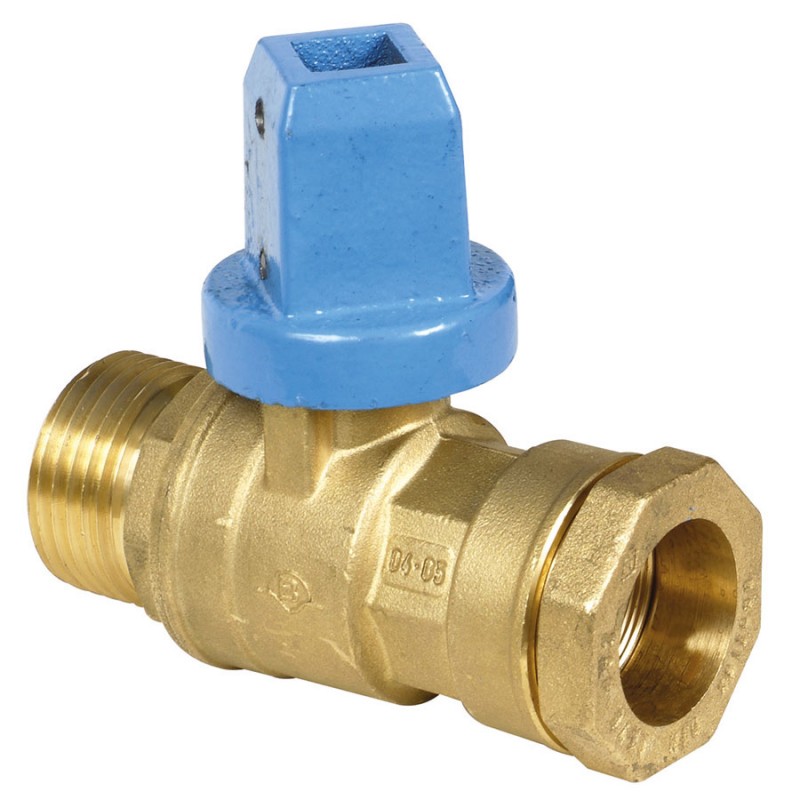

Robinet de prise latérale ISEO® DN20 - BAYARD

Le robinet de prise latérale DN20 BAYARD ISEO® BAYARD – Série G2 17 est conçu pour réaliser une prise en charge latérale étanche sur les réseaux de distribution d’eau potable. Compact, fiable et simple à manœuvrer, il s’adapte parfaitement aux besoins des collectivités et exploitants de réseaux.

Conception et fonctionnement

• Tournant sphérique à passage intégral pour un débit optimal sans perte de charge.
• Manœuvre ¼ de tour avec carré fonte mâle 30 mm ou femelle 15 mm, offrant une commande rapide et précise.
• Fermeture anti-horaire (FAH) conforme aux pratiques du secteur de l’eau.
• Etanchéité parfaite assurée par un siège en téflon (PTFE) et des joints toriques NBR.
• Raccord de sortie à serrage extérieur adapté aux tubes PE ou PVC Ø25 mm, garantissant une connexion fiable et résistante à l’arrachement (conforme DIN 8076).

Caractéristiques techniques

• DN : 20
• Pression nominale (PFA) : 16 bar
• Température d’utilisation : 0 à +60 °C
• Raccordement : M40x3 (petit bossage)
• Sortie : pour tuyaux PE/PVC Ø25 mm
• Conformité : EN 1074-2 – Attestation de Conformité Sanitaire (ACS)
• Essais : 2500 cycles à 17,6 bar selon EN 12266-1
• Corps et prise d’admission en laiton DR (CuZn35Pb1.5AlAs), non dézincifiable.
• Boisseau sphérique en laiton chromé.
• Carré de manœuvre en fonte GS EN-GJS-500-7.
• Joints toriques en NBR 70 sh.

Points clés

• Résistance élevée à la corrosion et à la dézincification.
• Étanchéité durable sans maintenance.
• Installation rapide, même en charge.
• Marquage conforme et certification sanitaire ACS.
• Compatible avec kit de perçage BAYARD pour DN 20–25.

Applications

• Réseaux d’eau potable municipaux ou privés.
• Raccordement latéral sur conduites PVC ou PE sous pression.
• Ouvrages de distribution, branchements domestiques et industriels.
