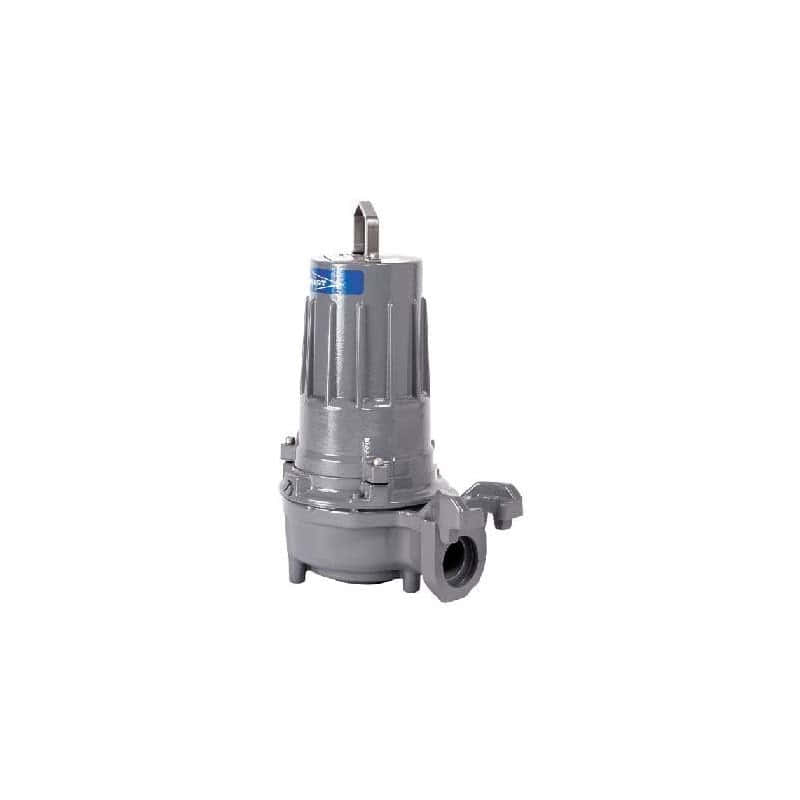

Pompe FLYGT 3068.180 DP 3068 HT 214

La pompe submersible Flygt C/D/F 3068 existe en version standard (3068.180) et en version antidéflagrante (3068.090 / 2 pôles).

Trois types d'hydrauliques sont disponibles :

• une hydraulique mono-canal "C"
• une hydraulique vortex "D"
• et une hydraulique à roue ouverte sécatrice "F".

MATERIAUX

• Pièces de fonderie : Fonte Ft 20
• Volute : Fonte Ft 20
• Roue : Mono-canal "C" : Fonte Ft 25, Vortex "D" : Fonte Ft 20, Sécatrice "F" : Fonte Ni-Resist D-2
• Fond de bac à huile Spin Out ® : Fonte Ft 20
• Bague d'usure fixe ("C") : Laiton
• Arbre: Acier inoxydable AISI 431
• Poignée de levage : Acier inoxydable AISI 304
• Visserie : Acier inoxydable AISI 304
• Anneaux toriques : Caoutchouc Fluoro-carbone FPM (Viton®)
• Manchon d'entrée de câble : Caoutchouc chloroprène
• Garniture mécanique supérieure, type O Céramique (Al2O3/Al2O3)
• Garniture mécanique inférieure, type O Carbure de tungstène WCCR/WCCR
• Huile (0,5 l)  de paraffine alimentaire
• Peinture Epoxy Duasolid 50™ gris Navy

ROULEMENTS A BILLES

• La pompe 3068 est équipée de deux roulements à billes.
• Le roulement supérieur est à simple rangée de billes de type 6304 2Z et le roulement inférieur est à double rangée de billes à contact oblique de type 3305 A-2Z.
• La durée de vie théorique est de 20 000 heures.

MOTEUR ELECTRIQUE

• La pompe D3068 est équipée d'un moteur de type IP68 (immersion 20 m) selon IEC 529, isolation classe F (échauffement 75°C) selon IEC 85, fonctionnement continu S1.
• Le moteur est équipé de thermosondes. Ceux-ci s'ouvrent à 125°C ± 6% (2 pôles) et à 140°C ± 6% (4 pôles).
• Le câble d'alimentation est de type Subcab 4x2,5 & 2x1,5 mm², sur toutes les versions.
• La version antidéflagrante 3068.090 / 2 pôles est homologuée EEx d IIB T4 (INERIS 00ATEX0036 X) pour une température ambiante inférieure à 40°C. Elle est approuvée par INERIS selon la directive ATEX et les normes européennes EN 50 014 et EN 50 018.

REFROIDISSEMENT

Le moteur est hermétiquement enfermé dans l'air. Il est refroidi par le liquide ou l'air environnant. La pompe peut fonctionner à pleine charge avec un niveau liquide minimal de :

• Moteurs 2 pôles : la moitié du logement stator, pour une température de liquide inférieure à 40°C.
• Moteurs 4 pôles : totalement immergée

Applications

• Relevage des eaux usées chargées usuelles des réseaux publics d’assainissement ou d’industries
• Pompage des eaux brutes et pluviales

Autres modèles disponibles

Instalation sur pied d'assise, relevable sur double barre de guidage (P)

• DP 3068.090 MT 471  1.5KW  DN  sortie  80 Référence 30680906310
• DP 3068.090 MT 470  2KW  DN  sortie 80 Référence 30680906311
• DP 3068.180 HT 210  2.4KW DN  sortie  65 Référence 30681801560
• DP 3068.180 MT 470  2KW  DN  sortie 80 Référence 30681801563
• DP 3068.180 MT 471 1.5KW DN  sortie 80 Référence 30681801564
• DP 3068.180 MT 472  1.5KW DN  sortie 80 Référence 30681801566
• DP 3068.180 MT 473 1.5KW  DN  sortie  65 Référence 30681801571
• DP 3068.180 MT 474 1.5KW  DN  sortie  65 Référence 30681801572
• DP 3068.180 MT 471 1.5KW  DN  sortie 65 Référence 30681801578
• DP 3068.180 MT 472 1.5KW  DN  sortie 65 Référence 30681801567
• DP 3068.180 MT 470 2KW DN  sortie 65 Référence 30681801577
• DP 3068.180 MT 473 1.5KW  DN  sortie  80 Référence 30681801579
• DP 3068.180 MT 471  1,5KW DN  sortie  65 Référence 30681802073
• DP 3068.180 HT 210 2.4KW  DN  sortie .65 Référence 30681802241
• DP 3068.180 MT 472  1.5KW DN  sortie .65 Référence 30681802707
• DP 3068.180 MT 473  1.5KW DN  sortie .65 Référence 30681802708
• DP 3068.180 MT 470  2.0KW DN  sortie .65 Référence 30681802710
• DP 3068.180 MT 474  1.5KW  DN  sortie .65 Référence 30681802736
• DP 3068.180 HT 214 2.4KW DN  sortie 65 Référence 30681802893
• DP 3068.180 HT 214 2.4KW DN  sortie 65 Référence 30681803002
• DP 3068.180 HT 214 2.4KW DN  sortie 65 55 Référence 30681803028
• DP 3068.180 HT 214 2.4KW  DN  sortie  65 Référence 30681803029
• CP 3068.180 HT 251 2.4KW  DN sortie  50 Référence 30681800495
• CP 3068.180 HT 253 1.7KW  DN sortie  50 Référence 30681800755
• MP 3068.170 HT 214  1,7KW DN sortie  40 Référence 30681700021
• MP 3068.170 HT 210 2.4KW  DN sortie  40 Référence 30681700044
• MP 3068.170 HT 212 1.7KW  DN sortie  40 Référence 30681700049
• MP 3068.190 HT 210  2,4KW DN sortie  40 Référence 30688909211

Instalation mobile sur socle (S ou F)

• MF 3068.170 HT 210 2.4KW  DN sortie TAR. 1"1/2 Référence 30681700029
• MF 3068.890 HT 210  2,4KW DN sortie  40 Référence 30688909213
• MF 3068.170 HT 212 1.7KW DN sortie TAR. 1"1/2 Référence 30681700046
• MF 3068.170 HT 214 1.7KW DN sortie TAR. 1"1/2 Référence 30681700214
• DS 3068.180 MT 471 1.5KW DN sortie 76 Référence 30681801565
• DS 3068.180 MT 470 2KW  DN sortie 76 Référence 30681801568
• DF 3068.180 MT 472 1.5KW DN sortie 75 Référence 30681801574
• CS 3068.180 HT 253 1.7KW  DN sortie 50 Référence 30681801672
• CS 3068.180 HT 251 2.4KW  DN sortie 50 Référence 30681801673
• FS 3068.180 LT 290 1.7KW  DN sortie 50 Référence 30681802086
