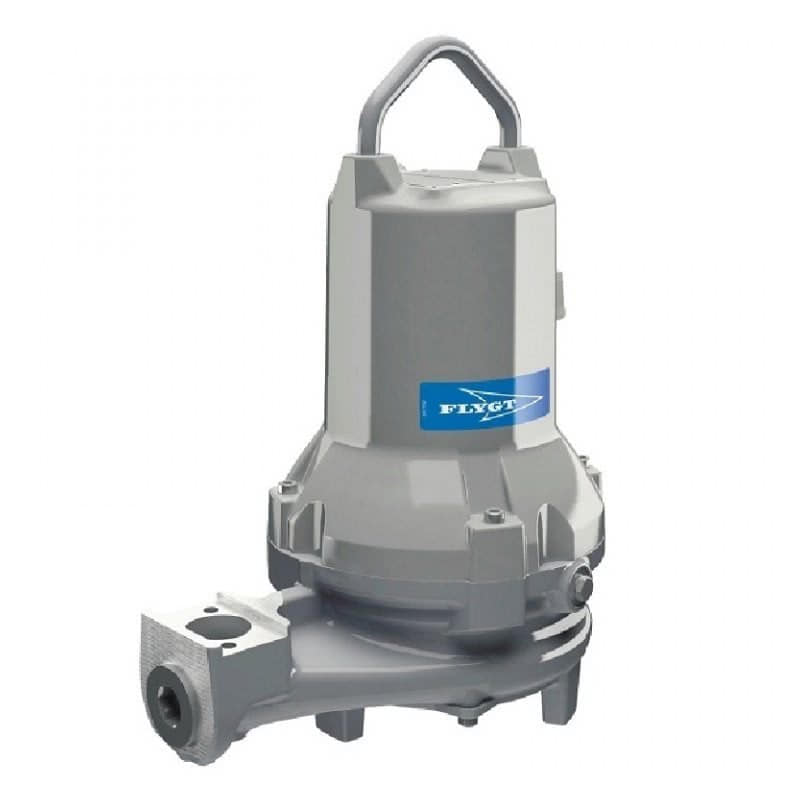

Pompe FLYGT MP 3090 HT 250

Partie Hydraulique

• Roue : large choix de roues pour différentes applications et performances (roue N autonettoyante, roue D vortex, roue M grinder broyeuse, roue F dilacératrice).
• Garnitures mécaniques: deux garnitures mécaniques, intérieure et extérieure, séparées par un bac à huile.
• Arbre : fait partie intégrante du rotor. Il est en acier inoxydable.
• Roulements à billes: le roulement auxiliaire du rotor est à une seule rangée de billes, tandis que le roulement principal est à deux rangées de billes à contact oblique.
• Bac à huile : L’huile lubrifie et refroidit les garnitures mécaniques, et sert de barrage entre la volute et le moteur électrique.

Partie Moteur

• Moteur monophasé ou triphasé à rotor en court-circuit, 50 ou 60 Hz.
• Démarrage direct ou étoile-triangle.
• Le moteur peut fonctionner de manière continue ou intermittente avec un maximum de 15 démarrages par heure, régulièrement espacés.
• Les moteurs Flygt sont testés en conformité avec la directive IEC 34-1.
• Le stator est isolé classe F
• Sous l’angle de l’élévation de température, le moteur peut par ailleurs supporter des variations de tension de ± 10% à condition de ne pas fonctionner alors à pleine charge.
• En ce qui concerne la différence de tension entre les phases, elle ne doit pas dépasser 2%.

Equipement de surveillance

• Des thermosondes reliées en série sont incorporées au stator.

Utilisation standard

• Température du liquide: max. 40°C (104°F). La pompe ne peut fonctionner à pleine charge que si lelogement du stator est immergé jusqu’à mi-hauteur au moins.
• La pompe peut être équipée pour utilisation dans des liquides dont la température atteint 90°C (195°F). Aux
• températures élevées, elle doit être complètement immergée pour pouvoir fonctionner à pleine charge.
• En ce qui concerne la version Ex, la température maxi autorisée est de 40°C (104°F).
• Densité du liquide: max. 1100 kg/m3 (9,2 livres/US gallon).
• pH du liquide: 5.5 – 14(pompes en fonte) 3–14 (pompes en acier inoxydable).
• Profondeur d’immersion: max. 20 m (65 ft).

Applications

• Relevage des eaux usées chargées usuelles des réseaux publics d’assainissement ou d’industries
• Pompage des eaux brutes et pluviales

Autres modèles disponibles

Instalation sur pied d'assise, relevable sur double barre de guidage (P)

• DP 3068.090 MT 471  1.5KW  DN  sortie  80 Référence 30680906310
• DP 3068.090 MT 470  2KW  DN  sortie 80 Référence 30680906311
• DP 3068.180 HT 210  2.4KW DN  sortie  65 Référence 30681801560
• DP 3068.180 MT 470  2KW  DN  sortie 80 Référence 30681801563
• DP 3068.180 MT 471 1.5KW DN  sortie 80 Référence 30681801564
• DP 3068.180 MT 472  1.5KW DN  sortie 80 Référence 30681801566
• DP 3068.180 MT 473 1.5KW  DN  sortie  65 Référence 30681801571
• DP 3068.180 MT 474 1.5KW  DN  sortie  65 Référence 30681801572
• DP 3068.180 MT 471 1.5KW  DN  sortie 65 Référence 30681801578
• DP 3068.180 MT 472 1.5KW  DN  sortie 65 Référence 30681801567
• DP 3068.180 MT 470 2KW DN  sortie 65 Référence 30681801577
• DP 3068.180 MT 473 1.5KW  DN  sortie  80 Référence 30681801579
• DP 3068.180 MT 471  1,5KW DN  sortie  65 Référence 30681802073
• DP 3068.180 HT 210 2.4KW  DN  sortie .65 Référence 30681802241
• DP 3068.180 MT 472  1.5KW DN  sortie .65 Référence 30681802707
• DP 3068.180 MT 473  1.5KW DN  sortie .65 Référence 30681802708
• DP 3068.180 MT 470  2.0KW DN  sortie .65 Référence 30681802710
• DP 3068.180 MT 474  1.5KW  DN  sortie .65 Référence 30681802736
• DP 3068.180 HT 214 2.4KW DN  sortie 65 Référence 30681802893
• DP 3068.180 HT 214 2.4KW DN  sortie 65 Référence 30681803002
• DP 3068.180 HT 214 2.4KW DN  sortie 65 55 Référence 30681803028
• DP 3068.180 HT 214 2.4KW  DN  sortie  65 Référence 30681803029
• CP 3068.180 HT 251 2.4KW  DN sortie  50 Référence 30681800495
• CP 3068.180 HT 253 1.7KW  DN sortie  50 Référence 30681800755
• MP 3068.170 HT 214  1,7KW DN sortie  40 Référence 30681700021
• MP 3068.170 HT 210 2.4KW  DN sortie  40 Référence 30681700044
• MP 3068.170 HT 212 1.7KW  DN sortie  40 Référence 30681700049
• MP 3068.190 HT 210  2,4KW DN sortie  40 Référence 30688909211

Instalation mobile sur socle (S ou F)

• MF 3068.170 HT 210 2.4KW  DN sortie TAR. 1"1/2 Référence 30681700029
• MF 3068.890 HT 210  2,4KW DN sortie  40 Référence 30688909213
• MF 3068.170 HT 212 1.7KW DN sortie TAR. 1"1/2 Référence 30681700046
• MF 3068.170 HT 214 1.7KW DN sortie TAR. 1"1/2 Référence 30681700214
• DS 3068.180 MT 471 1.5KW DN sortie 76 Référence 30681801565
• DS 3068.180 MT 470 2KW  DN sortie 76 Référence 30681801568
• DF 3068.180 MT 472 1.5KW DN sortie 75 Référence 30681801574
• CS 3068.180 HT 253 1.7KW  DN sortie 50 Référence 30681801672
• CS 3068.180 HT 251 2.4KW  DN sortie 50 Référence 30681801673
• FS 3068.180 LT 290 1.7KW  DN sortie 50 Référence 30681802086
