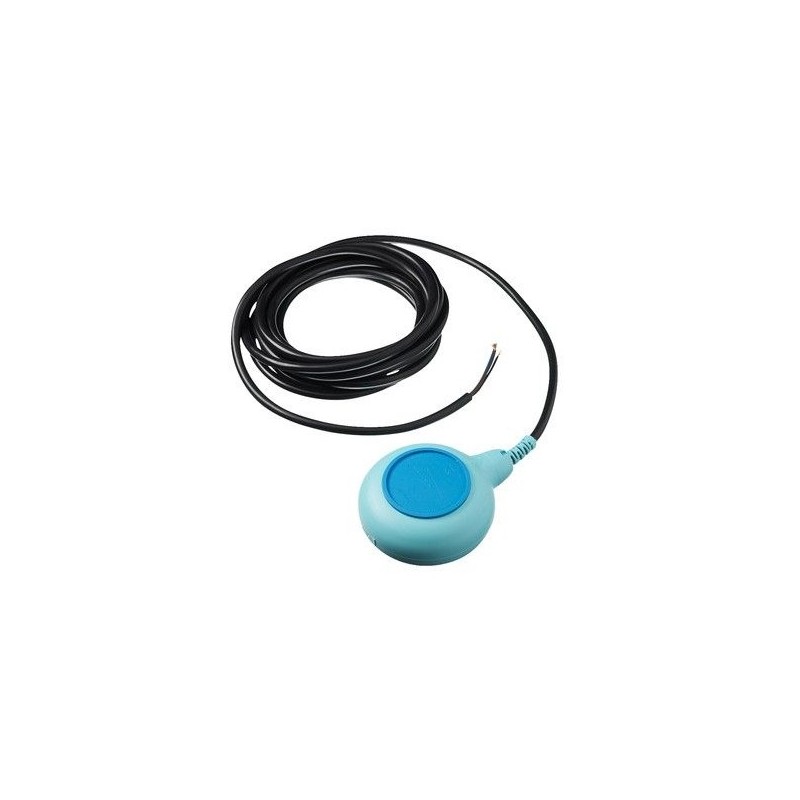

Régulateur de niveau NF5 10m FLYGT

Interrupteur à flotteur en polypropylène PP fourni avec 10 mètres de câble. Le régulateur peut être utilisé tout aussi bien pour le remplissage que pour la vidange en fonction des branchements effectués entre les terminaux du microcontact et le câblage.

• Température maxi d’utilisation : 50°C,
• Stockage température : -20°C +60°C,
• Degré de protection : IP68 (testé par IMQ à la profondeur de 1 m. pendant 7 jours, temp. de l’eau 50°C.),
• Essai de fiabilité : les dispositifs ont franchi sans problème l’essai de plongée à 10 m de profondeur, à la température de 50°C pendant 7 jours,
• Type d’action/caractéristique 1B (micro connexion en fonctionnement),
• Câble matière : PVC AO7VV F3X1,
• Angle de commutation / déclenchement : 45°,
• Tension maxi évaluée : 250V.

Applications

• Protection de la pompe contre le manque d'eau,
• Automatisation du démarrage et arrêt de la pompe (rajouter le contrepoids).

Principe de fonctionnement

Les régulateurs sont homologués selon les normes CEI EN 60730, et de ce fait sont conformes aux principales réglementations de la directive 93/68/CEE. Le dispositif accouplé à une pompe par le biais d’un câble flexible permet de régler le niveau du liquide dans lequel il est placé. Chaque régulateur se compose en effet d’un carter flottant entièrement étanche, à l’intérieur duquel se trouve un microcontact relié au câble flexible. La position prise par le flotteur, en fonction du niveau du liquide, détermine la commutation du microcontact en commandant l’actionnement de la pompe.
