Manchon GIBAULT PLUS GT8 DN40/50 - BAYARD

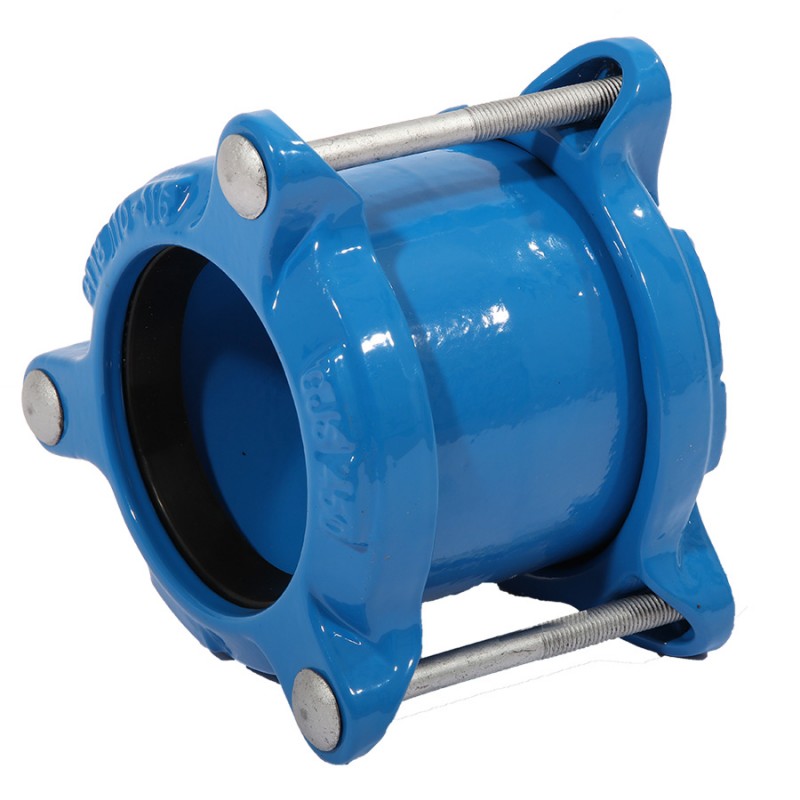

Le manchon GIBAULT PLUS GT8 DN40/50 BAYARD est un raccord mécanique verrouillé, destiné à la jonction, réparation ou prolongation de conduites en fibre-ciment.

Le corps du manchon, en fonte ductile EN-GJS-450-10, est revêtu d’un époxy thermodurci (épaisseur ≥ 250 µm) garantissant une protection anticorrosion durable.

Caractéristiques techniques

• Pression nominale (PFA) : 16 bar
• Diamètre nominal : DN 40/50
• Plage d'utilisation : 51 mm à 57 mm
• Corps : fonte ductile EN-GJS-450-10
• Joints : EPDM conformes à EN 681-1 (eau potable)
• Segments de verrouillage : inox AISI 304
• Boulonnerie : acier zingué ou revêtu Géomet
• Revêtement : époxy poudre RAL 5015 – 250 µm
• Température d’utilisation : 0 °C à +60 °C
• Déviation angulaire admissible : ± 6°
• Type de tubes compatibles : PVC-U

Installation et compatibilité

• La conception allongée du GT8 facilite le centrage des tuyaux lors des opérations de pose ou de réparation.
• Aucune découpe spécifique n’est requise : le manchon se positionne directement sur la canalisation existante.
• Compatible avec les tuyaux fibre-ciment.
• La plage de serrage assure un contact homogène sur le tuyau, compensant de légères ovalisations ou défauts de surface.
• Montage simple par serrage unilatéral des boulons de bride.

Domaines d’application

Le manchon GIBAULT PLUS GT8 DN40/50 s’utilise sur les réseaux :

• de distribution d’eau potable,
• de refoulement de pompes ou de stations de relevage,
• de réseaux incendie (AEP / DECI),
• de process industriels (eaux claires ou légèrement chargées).

Avantages

• Étanchéité totale grâce au double joint EPDM comprimé.
• Protection anticorrosion renforcée par revêtement epoxy épais.
• Installation rapide sans outils spécifiques.
• Déviation angulaire ± 6° permettant un montage souple et ajustable.
