Stations eaux chargées pour collectivités

Comment bien dimensionner une station de relevage des eaux usées pour une collectivité ou un lieu public?

Pourquoi prévoir une station de relevage équipée d’un fond incliné autonettoyant ?

Les fonds plats des cuves conventionnelles présentent l’inconvénient de favoriser l’accumulation des boues, ce qui conduit à réaliser des nettoyages réguliers et coûteux des pompes et des stations. Cela génère non seulement une perte de temps et d’argent, mais aussi une dégradation de l’environnement de travail, à cause des gaz nocifs dégagés par les boues

Fond plat = accumulation importante des boues sur toute la surface, couts de nettoyage et de maintenance élevés + insécurité liée au gaz H2S

Fond incliné = les dépôts de boues sont minimes et les interventions de maintenance beaucoup plus réduites

Il est possible de maçonner soit même les formes de pentes en direction des pompes, ou d’utiliser le système fond TOP de chez FLYGT clé en main.

Ci-dessous un exemple d’une station de grand diamètre à fond plat réhabilitée avec un fond incliné autonettoyant : Volume mort très faible à l’arrêt du pompage.

Pourquoi ne faut-il pas surdimensionner les stations de relevage collectives ?

Les stations de grand diamètre présentent l’inconvénient de favoriser l’accumulation des boues, ce qui conduit à réaliser des nettoyages réguliers et coûteux des pompes et des stations. Cela génère non seulement une perte de temps et d’argent, mais aussi une dégradation de l’environnement de travail, à cause des gaz nocifs dégagés par les boues.

Souvent considérée à tort comme plus favorable pour l’intégrité des pompes, c’est l’effet inverse qu’il se produit. Il conviendra donc de minimiser les diamètres, d’autant plus que les technologies des pompes ont évolués avec des fréquences standard de 15 démarrages horaires possibles et des dénoyages moteurs possibles en classe H.

Quel type d’abonnement EDF et quelle puissance souscrire lors de la mise en place d’une station de relevage collective ?

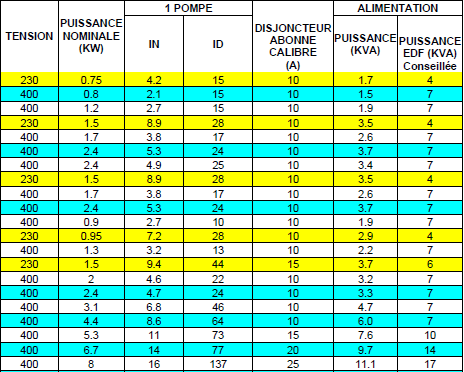

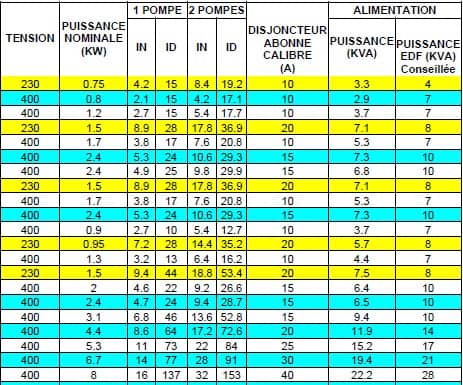

Le disjoncteur d'abonné doit être déterminé pour l'ensemble des pompes en fonctionnement en régime "établi" et lors du démarrage de la dernière pompe.

• Régime établi I = In x nbre de groupes
• Régime démarrage I = In x (nbre de groupe -1) + Id (1 pompe)

Exemple : Installation station 1 pompe monophasée 230V de 0,75 kW avec In = 4,2A et Id = 15A

Il faudra un disjoncteur abonné calibre 10A et souscrire 4KVA chez EDF

                                                            Valeurs estimées non contractuelles

Quels sont les accessoires à prévoir pour le bon fonctionnement des postes de relevage des eaux usées en provenance d’un bâtiment ou d’une collectivité?

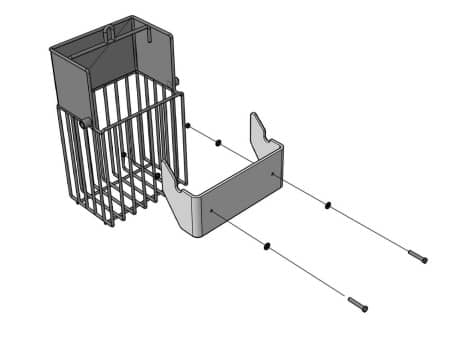

Faut t’il prévoir un panier de dégrillage des eaux usées dans un poste de relevage collectif ?

Un panier de dégrillage est utilisé pour retenir les éléments grossiers contenu dans les eaux usées en vue de ne pas colmater ou boucher les pompes. Il est généralement mis en place sur l’arrivée des postes de relevage en amont des pompes et tuyauteries d’un diamètre de passage inférieur ou égal à 65 mm. Un panier dégrilleur de construction inox est à privilégié. Le panier est supporté par son berceau et relevé par une chaine. Une plaque pleine en partie supérieure permet de guider l’effluent à l’intérieur du panier. L’ensemble est souvent proposé sous forme de kit prêt à monter.

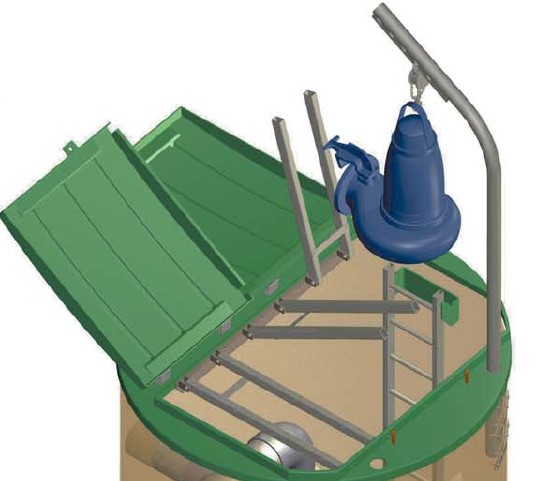

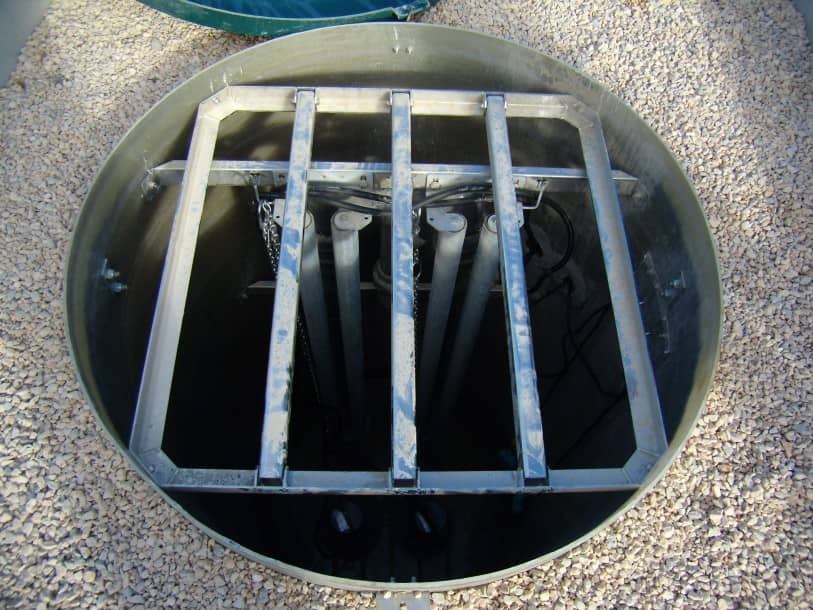

Pourquoi est il conseillé de prévoir une grille antichute dans un poste de relevage collectif ?

Des barreaux antichute sur l’ouverture de la station sont indispensables du fait de la présence du personnel à proximité immédiate de l’ouverture.

Les barreaux antichute doivent présenter les caractéristiques suivantes :

• barreaux indépendants articulés dans le plan vertical
• angle d’ouverture inférieur à 90° (pour que les barreaux ne puissent pas rester ouverts)
• espacement entre barreaux : 200 mm maximum garantis sur toute la longueur de l’ouverture à protéger
• résistance au choc : 1 200 J

Pourquoi est il conseillé de prévoir une chambre de vannes extérieure pour un poste de relevage collectif ?

La chambre de vannes – appelée aussi regard annexe – permet l’accès aux organes de robinetterie (clapets, vannes, ballon, débitmètre …) sans avoir à pénétrer dans le poste, ce qui concourt également à préserver les parties métalliques de la corrosion.

Au même titre que les stations de pompage, les chambres de vannes pré-équipées peuvent être fournies clé en main.
